Триггеры

Триггеры представляют собой импульсные устройства, которые характеризуются наличием двух устойчивых состояний. Простейший триггер имеет два входа и два выхода. Выходы обозначают Q и /Q. Выход Q называют прямым, a /Q - инверсным. Уровни напряжения на обоих выходах взаимно инверсны: если сигнал Q = 1, то /Q = 0, либо если Q = 0, то /Q = 1. Необходимо еще отметить, что состояние триггера, при котором Q = 1, a /Q = 0, называют единичным. При нулевом состоянии триггера Q = 0 и /Q = 1. С поступлением сигналов на входы триггера в зависимости от его состояния либо происходит переключение, либо исходное состояние сохраняется. В зависимости от функциональной связи между логическими сигналами на входах и выходах триггеры в интегральном исполнении имеют следующие наименования: /R/S, RS, D, Т, JK и некоторые другие. Теми же буквами обозначают и входы триггеров.

RS триггер

Триггер типа RS "запоминает", на какой из двух входов (R или S) поступил последний сигнал: если на вход R, триггер находится в нулевом состоянии (Q = 0 и /Q = 1), а если на вход S, то в единичном состоянии (Q = 1 и /Q = 0). R (reset) – сбросить в 0 S(Set) – установить в 1 R&S=0 – хранить содержимое Работа RS-триггера характеризуется следующей таблицей состояний:

Rn	Sn	Qn+1	/Qn+1
		Qn	/Qn
		Неопределенное состояние

D-Триггер

Триггер типа D - это устройство с двумя устойчивыми выходными состояниями. Сменой состояния управляют сигналы на информационном входе D, но переключение происходит не сразу, а с приходом тактового импульса на второй вход С. Важнейшее свойство D-триггеров в том, что, как только на вход С поступает импульс, на выходе Q устанавливается тот же уровень напряжения, который в этот момент действует на входе D, т. е. переброс триггера происходит с некоторым отставанием dt относительно смены сигнала на входе D. Поэтому D-триггеры еще называют триггерами задержки.

D-триггер имеет следующую таблицу состояний:

C	Dn	Qn+1	/Qn+1

JK-Триггер

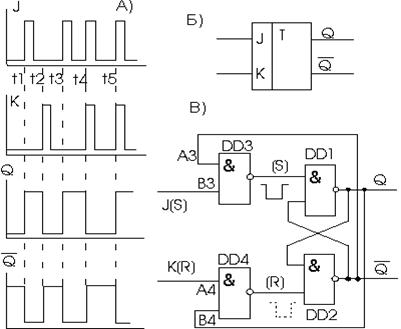

Триггер типа JK представляет собой устройство с двумя устойчивыми выходными состояниями, обладающее двумя информационными входами J и K (рис. 7.1). По принципу действия он сходен с RS-триггером, с той разницей, что в состояниях JK-триггера нет неопределенности при одновременном поступлении сигналов высокого уровня на оба входа.

Когда на входы J и К одновременно поступает напряжение высокого уровня, JK-триггер меняет свое состояние на противоположное. В этом и состоит различие между JK- и RS-триггерами.

На рис. 7.1В показана схема JK-триггера на ЛЭ И-НЕ. Она отличается от схемы RS-триггера только тем, что элементы DD3 и DD4 включены не как инверторы, а по входам A3 и A4 управляются сигналами с выходов триггера /Q и Q, соответственно.

Работа JK-триггера определяется следующей таблицей состояний:

J	K	Qn+1	/Qn+1
		Qn	/Qn
		/Qn	Qn
