Программаторы

Как уже отмечалось ранее, завершающим этапом проектирования программ пою обеспечения, позволяющим осуществить переход к комплексной отлад­ке аппаратуры и программного обеспечения, является размещение разработанной программы в постоянной памяти микропроцессорной системы, как и предполагается для конечного изделия.

Приведем классификацию устройств постоянной памяти:

По по отношению к микросхеме микроконтроллера: внешняя и внутренняя-,

По количеству допустимых циклов "стирание— программирование": од­нократно программируемая и многократно программируемая

По способу доступа: последовательная и параллельная.

Программаторы позволяют выполнять размещение пользовательских про­грамм в различных по приведенной классификации типах постоянной па­мяти.

Таким образом, программатор позволяет, с одной стороны, выполнить подго­товку финальной версии ПО, а с другой стороны — провести заключитель­ный этап отладки ПО в реальном аппаратном окружении.

Структура и внешний вид программатора показаны на рис. и

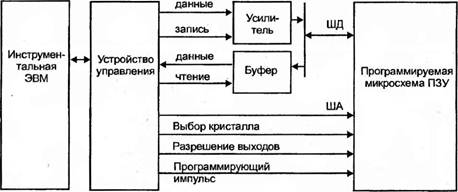

Рис. Структурная схема устройства программатора

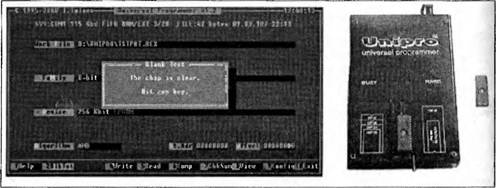

Рис. Внешний вид программатора

Взаимодействуя с программным обеспечением программатора, пользователь обладает возможностью указать:

режим работы программатора: чтение ПЗУ, программирование, верифика­ция;

файл, содержащий исполнимый код программы, размещаемой в програм­мируемом ПЗУ (для режима программирования и верификации), либо файл, в который будет помещаться информация из ПЗУ (для режима чтения);

алгоритм программирования ПЗУ (щадящий, нормальный и пр.).

Программатор принимает от инструментального ПО ЭВМ команды (указания пользователя) и информацию, предназначенную для размещения в памяти ПЗУ.

Внесенная в память микроконтроллерной системы программа исполняется в реальном аппаратном окружении в реальных временных режимах. Несмотря на го, что, как и в случае эмулятора ПЗУ, возможности отладки программного обеспечения ограничены, возможности комплексной отладки аппаратуры и программного обеспечения с программатором шире, чем с эмулятором, т. к. в данном случае временные характеристики доступа к внешней памяти соответствуют характеристикам конечного изделия.
