Три инструмента управления качеством

Контрольные карты по качественным признакам

Контрольные карты по количественным признакам

Контрольные карты по количественным признакам - это как правило сдвоенные карты, одна из которых изображает изменение среднего значения процесса, а 2-я - разброса процесса. Разброс может вычисляться или на основе размаха процесса R (разницы между наибольшим и наименьшим значением), или на основе среднеквадратического отклонения процесса S.

В настоящее время обычно используются x- S карты, x - R карты используются реже.

Карта для доли дефектных изделий (p - карта)

В p - карте подсчитывается доля дефектных изделий в выборке. Она применяется, когда объем выборки - переменный.

Карта для числа дефектных изделий (np - карта)

В np - карте подсчитывается число дефектных изделий в выборке. Она применяется, когда объем выборки - постоянный.

Карта для числа дефектов в выборке (с - карта)

В с - карте подсчитывается число дефектов в выборке.

Карта для числа дефектов на одно изделие (u - карта)

В u - карте подсчитывается число дефектов на одно изделие в выборке.

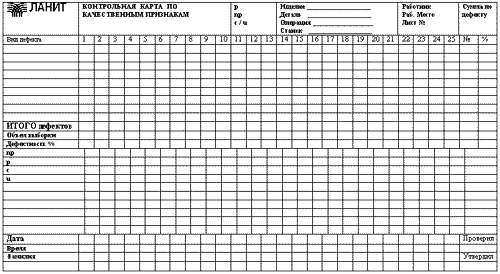

Рис. 9 Бланк контрольной карты

Союз Японских Ученых и Инженеров разработал очень мощный и полезный набор инструментов, позволяющих облегчить задачу управления качеством при анализе различного рода факторов.

Эти инструменты получили название семи инструментов управления качеством или семи новых инструментов контроля качества.

Хотя их объединяют все вместе, называя новыми, эти методы используются в разной мере различными компаниями. Наиболее часто они находят применение при решении проблем, возникающих на этапе проектирования, в отличие от других инструментов, находящих наиболее частое применение на этапе производства. Эти новые инструменты особенно подходят для совершенствования качества путем улучшения процесса проектирования продукта или услуги и включают следующие:

1. диаграмма сродства (affinity diagram);

2. диаграмма связей (interrelationship diagram);

3. древовидная диаграмма (tree diagram);

Дата добавления: 2014-12-10
