Характеристика ВВ

Работоспособность требуемого ВВ в зависимости от коэффициента крепости пород

Коэффициент крепости пород f	1–3	3–6	6–10	более 10
Работоспособность рекомендуемого ВВ, см^3		220–320	320–400	400–600 и более

Для взрывных работ при проведении горизонтальных выработок
в крепких породах применяют ВВ типа аммонитов. В шахтах, не опасных по газу и пыли, наибольшее применение имеют аммониты скальный № 1 и 3 и детонит М, в породах средней крепости – аммонит № 6 ЖВ.

В шахтах, опасных по газу или пыли, при проведении выработок только по породе применяют породный аммонит АП-5ЖВ.

Таблица 4.2

Наименование ВВ	Плотность ВВ в патронах, г/см^3	Работоспособность, см^3	Скорость детонации, км/с	Вид упаковки
ВВ, применяемые в забоях не опасных по газу или пыли
Аммонит 6ЖВ	1,0–1,2	360–380	3,6–4,8	Патроны диаметром 32, 60, 90 мм
Аммонал-200	0,95–1,1	400–430	4.2–4,6	Патроны диаметром 32мм
Аммонал М-10	0,95–1,2		4,2–4,6	То же
Аммонал скальный №3	1,0–1,1	450–470	4,2–4,6	Патроны диаметром 45, 60, 90 мм
Аммонал скальный №1	1,43–1,58	450–480	6,0–6,5	Патроны диаметром 36, 45, 60, 90 мм
Детонит М	0,92–1,2	450–500	40–60	Патроны диаметром 28, 32, 36 мм
ВВ, применяемые в забоях опасных по газу или пыли
Аммонит АП-5ЖВ	1,0–1,15	320–330	3,6–4,6	Патроны диаметром 36 мм
Аммонит Т-19	1,05–1,2	267–280	3,6–4,3	То же
Аммонит ПЖВ-20	1,05–1,2	265–280	3,5–4,0	То же

В забоях, не опасных по газу или пыли применяются непредохранительные электродетонаторы (ЭД); мгновенного действия ЗД-8Э, ЭД-8Ж
и короткозамедленного действия ЭД-КЗ с замедлением 25, 50, 75, 150, 250 мс.

В забоях, опасных по газу или пыли применяются предохранительные электродетонаторы; мгновенного действия ЗД-КЗ-ОП, и короткозамедленного действия ЭД-КЗ-ПМ с замедлением 15, 30, 45, 60, 80, 100, 120 мс и ЭД-КЗ-П с замедлением 25, 50, 75,100,125 мс.

4.2 РАСПОЛОЖЕНИЕ ШПУРОВ

Расположение шпуров в забое в значительной степени предопределяет качество взрыва.

Схема расположения шпуров зависит от крепости, трещиноватости
и напластования породы, размеров поперечного сечения выработки, глубины и числа шпуров, конструкции заряда шпура и типа ВВ. При расположении шпуров учитывают удобство размещения бурового оборудования.

Комплект располагаемых в забое выработки шпуров разделяется на врубовые, отбойные (вспомогательные) II и оконтуривающие (периферийные) III.

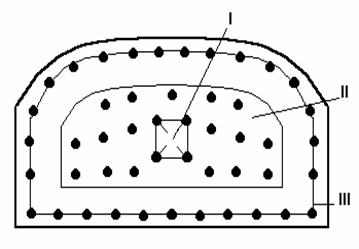

Рис. 4.1 Схема расположения шпуров в забое:

I - врубовые шпуры; II - отбойные шпуры; III - оконтуривающие шпуры.

Врубовые шпуры предназначены для создания второй обнаженной поверхности, наличие которой повышает эффективность взрыва заряда отбойных шпуров; их обычно располагают в центральной части забоя. Величина заряда врубовых шпуров больше чем у отбойных на 15–20 %. Длина врубовых шпуров может превышать длину отбойных и оконтуривающих шпуров на 15–25 см.

Отбойные шпуры предназначены для разрушения основной массы породы в забое. Располагают между врубовыми и оконтуривающими шпурами, как правило, под прямым углом к плоскости забоя, реже с наклоном под углом 75–85^º и взрывают после врубовых, т. е. работают при двух обнаженных поверхностях. В зависимости от площади забоя отбойные шпуры располагают в один, два или три ряда.

Оконтуривающие шпуры служат для разрушения породы по контуру выработки. В выработках малого сечения, при отсутствии отбойных шпуров, разрушают основную массу породы в забое. Оконтуривающие шпуры располагают равномерно по периметру выработки на расстоянии 15–20 см от проектного сечения (между шпурами примерно по 600–800 мм). В слабых и средней крепости породах концы шпуров располагают на проектном контуре выработки. В породах, склонных к обрушению, концы шпуров не доходят не доводят? до проектного контура, что предотвращает “переборы” породы. В очень крепких породах концы шпуров заходят за проектный контур выработки на 5–10 см. Величина заряда принимается на 10–15 % меньше чем в отбойных шпурах. Заряды оконтуривающих шпуров взрывают последними.

4.2.1 Расположение врубовых шпуров и условия их применения.

В результате взрыва зарядов врубовых шпуров в массиве образуется выемка, называемая взрывным врубом. Создание взрывного вруба значительно облегчает работу взрыва зарядов отбойных и оконтуривающих шпуров, которые работают при наличии в забое уже двух открытых поверхностей, т. е. в более легких условиях.

При проведении горных выработок сплошным забоем применяют врубы различных типов. Выбор типа вруба зависит от крепости горных пород, характера их напластования, трещиноватости, размеров и формы забоя, работоспособности ВВ, диаметра патронов. При наличии в забое неоднородных прослоек породы врубовые шпуры целесообразно располагать в слоях менее крепкой породы в нижней части забоя с тем, чтобы при взрыве зарядов в них меньше повреждалась крепь, расположенная в призабойном пространстве.

Врубы можно разделить на следующие группы: образуемые взрывами зарядов в шпурах, пробуренных под прямым углом к плоскости забоя; комбинированные, образуемые взрывами зарядов в шпурах, расположенных наклонно и под прямым углом к плоскости забоя; образуемые при помощи машин с расширением их взрывным способом, например из скважин большого диаметра, вокруг которых располагают шпуровые заряды.

При проведении горных выработок по породам средней крепости и крепким широко применяют клиновые врубы, которые состоят из двух вертикальных или горизонтальных рядов шпуров, образующих клин. В крепких монолитных породах иногда в центре клинового вруба бурят несколько разрезных шпуров, глубина которых составляет не более 2/3 глубины заложения врубовых наклонных шпуров. Заряды в разрезных шпурох взрывают первыми, они нарушают массив породы и тем самым облегчают работу взрывов врубовых шпуров. Рекомендуемые параметры клиновых врубов приведены в табл. 5. 3?

Таблица 4.3 3
