Расчет неразрезных балок

А). Трехпролетную балку с размерами и жесткостями пролетов, указанными на рис. Х.4, а, рассчитать на постоянную равно­мерно распределенную нагрузку интенсивностью

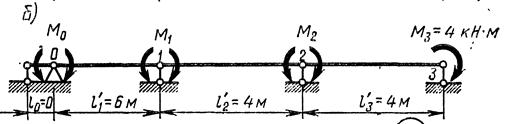

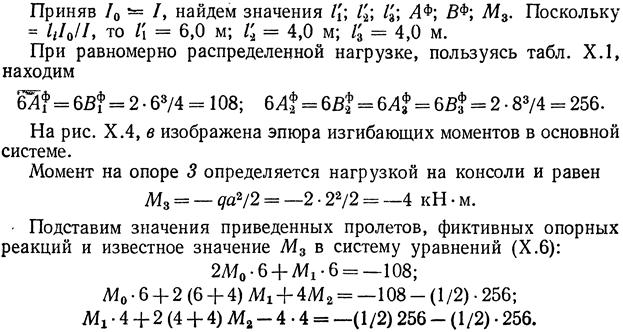

Пользуясь формулой (Х.2) и основной системой (рис. Х.4, б), составим уравнения трех моментов для заданной балки,' их будет три — по числу неизвестных моментов М₀, М₁₉ М₂; момент на опоре 3 известен:

(Х.6)

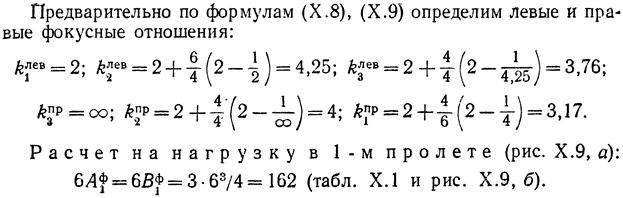

Б). Методом фокусов.

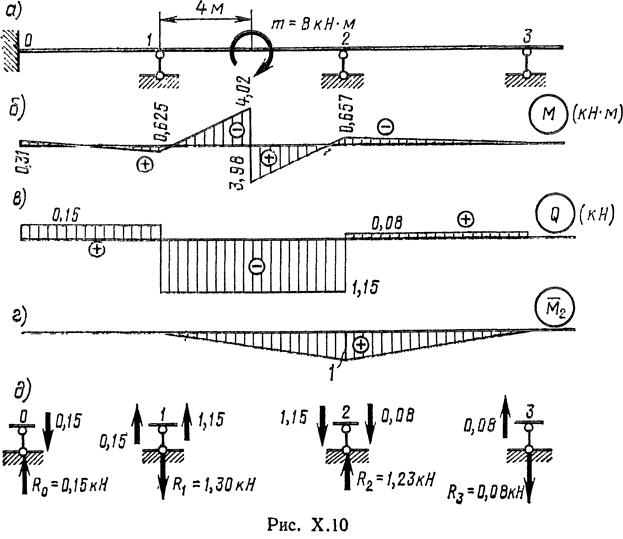

Трехпролетную балку с размерами и жесткостью, такими же, как в примере Х.1, рассчитать методом фокусов на

последовательное нагружение пролетов нагрузкой, показанной на рис. Х.8.

В). Построение обьемлющих эпюр.

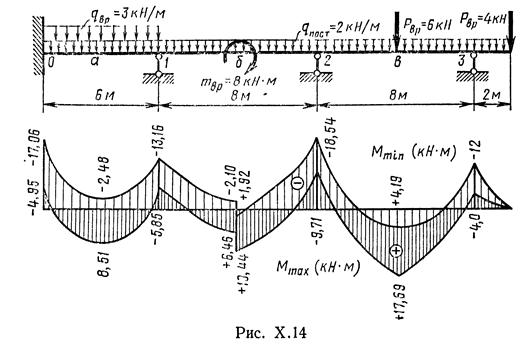

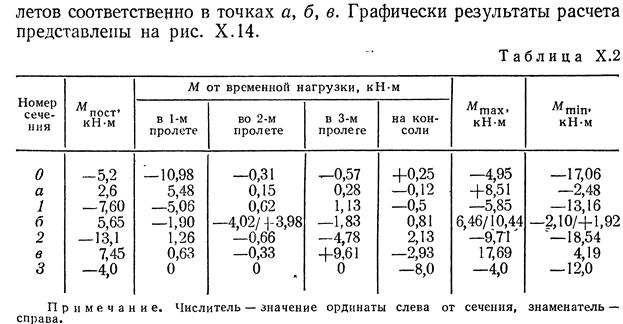

Для трехпролетной неразрезной балки (см. рис. Х.4, а) рассчитанной в примере Х.1 на постоянную нагрузку и в примере Х.2 на временные нагрузки, построить объемлющие эпюры моментов и поперечных сил.

при сосредоточенной силе — прямоугольник. Результирующие обве­дены жирно.

Эпюру Q_min строим аналогично.

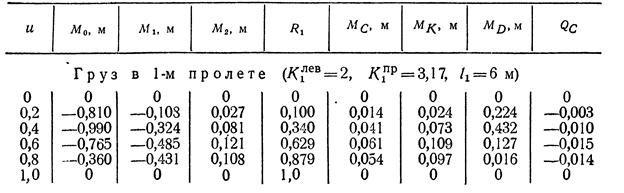

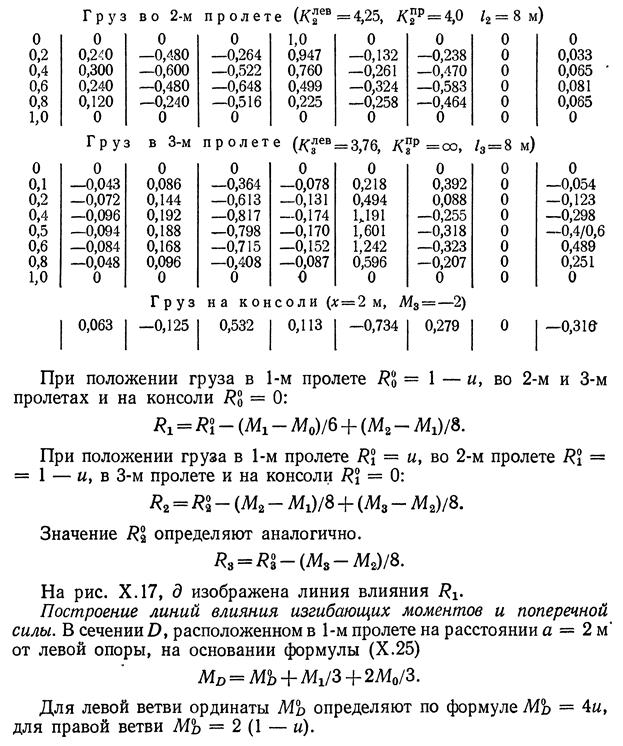

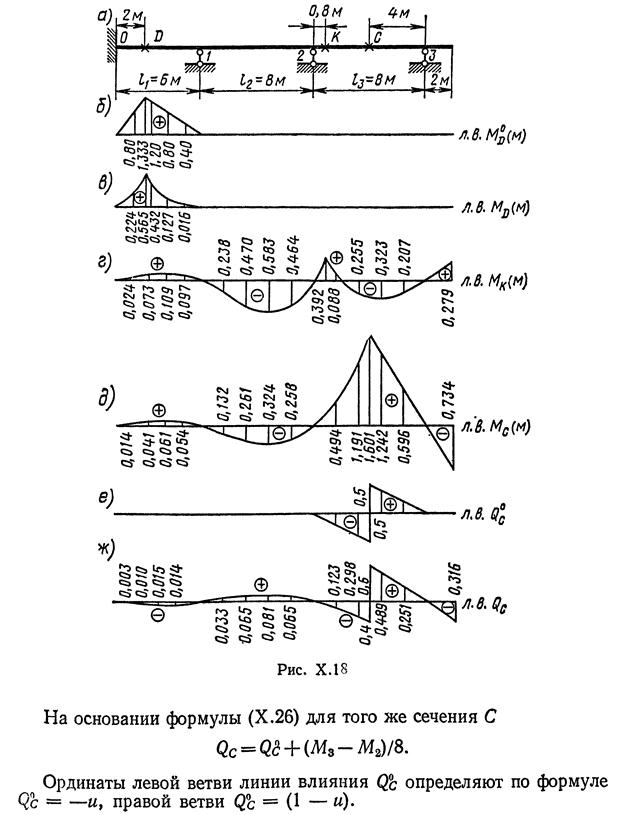

Г). Построение линий влияния усилий

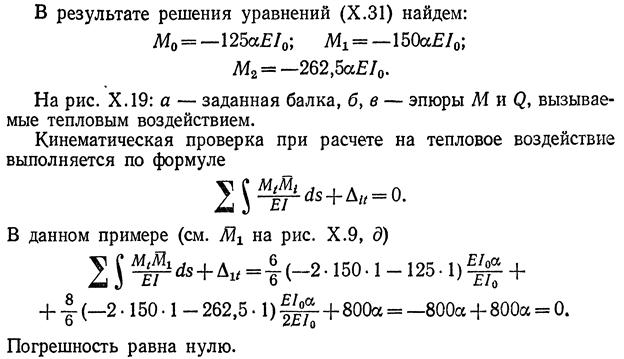

Д). Трехпролетиую балку с размерами и жесткостью, такими же, как в примере Х.1, рассчитать на тепловое воздействие.

Литература

1. Строительная механика: Под ред.А.В.Даркова. Учебник для вузов. М., «Высшая школа»; 1976.

2. Снитко Н.Н. Строительная механика. Учебник для вузов. М., 1972.

3. Руководство к практическим занятиям по курсу строительной механики. Под ред. Г.Н.Клейна. Учебное пособие для вузов. М., «Высшая школа», 1973.

4. Справочник по сопротивлению материалов/Писаренко Г.С., Яковлев А.П., Матвеев В.В., - Киев; Наук.Думка, 1988.

5. Сопротивление материалов. Феодосьев В.И., «Наука», 1970.
