Тестомесильная машина ТММ-1М с подкатной дежой

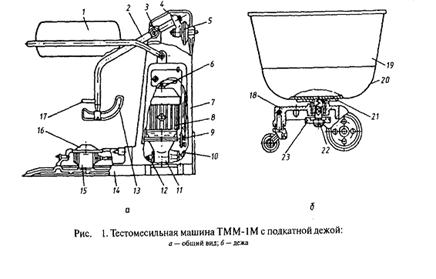

Рисунок 1. а – общий вид; б – подкатная дежа

Машина состоит из станины 7, рычага 2 с месильным органом 13 и направляющей лопаткой 17, ограждения 1 месильного органа и привода. Месильный рычаг опирается на шарнирную вилку 3. Хвостовик рычага вставлен в подшипник, укрепленный в кривошипе 4, который смонтирован на ступице звездочки 5.

Замес теста производится в подкатной деже емкостью 140 л. Дежа (рисунок 1) состоит из трехколесной каретке 18, на которой установлена сварная емкость 19. К днищу емкости приварен фланец 21 со шлицевой втулкой 20, укрепленной в ступице 23 каретки. В этой ступице расположен шлицевой валик с квадратным хвостовиком 22. Дежа накатывается на площадку 14 при этом квадратный хвостовик шлицевого валика дежи входит в квадратное гнездо диска 16. После автоматического фиксирования в дежу поступают мука и жидкие компоненты.

Машина приводится в движение от электродвигателя 8 через главный редуктор 11. Вал червячного колеса имеет два выходных конца. На одном конце укреплена звездочка 10 цепной передачи 9, вращающая звездочку 5, которая приводит в движение месильный рычаг. Другой конец вала через муфту и соединительный валик 12 передает движение червячному редуктору 15. На валу червячного редуктора 15 расположен диск 16, на котором вращается дежа. Для проворачивания месильного рычага вручную на противоположном конце вала электродвигателя за креплен маховик 6. Освобождение дежи после замеса производится при помощи специальной педали.
