Виды кладок

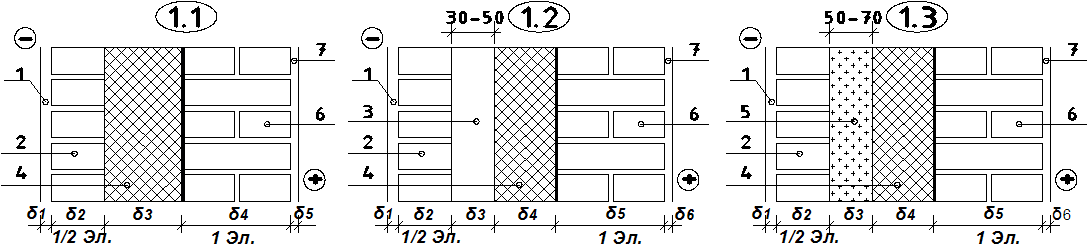

1)Каменная кладка с плитным утеплителем (внутри стены)

2)Каменная кладка с плитным утеплителем (с внутренней стороны)

3) Каменная кладка с засыпным или заливным утеплителем.

4) Каменно-блочная кладка.

1 - цементно-песчаная, сложный раствор, керамическая плитка; 2- кладка из кирпича керамического, лицевого, эффективного; 3–воздушная прослойка; 4-плитный утеплитель; 5- засыпка; 6- кладка из кирпича керамического, рядового; 7 - известково-песчаная, гипсо-перлитовая, цементно-перлитовая; 8- легкобетонные (ячеистые) блоки; 9 - деревянные бруски и воздушная прослойка; 10- засыпной утеплитель (керамзит или газосиликат); 11- заливной ячеистый бетон; 12- армобетонный пояс; 13- блоки из ячеистого бетона; 14 - гидроизоляция; 15 – арматура.

ПРИЛОЖЕНИЕ 5

Таблица П.5.1

Толщина внутренних стен и перегородок

№п/п	Наименование материала	Толщина внутрен-ней несущей стены	Толщина внутрен-ней самонесу-щей стены	Толщи-на перего-родки
	Кирпич обычный	250,380		120,65
	Кирпич модульных размеров	288,438		63,138
	Керамический камень пустотелый	250,380
	Керамический камень модульных размеров	288,438
	Бетонный камень	290,390,		90,190
	Бетонный камень модульных размеров	288,438

ПРИЛОЖЕНИЕ 6
