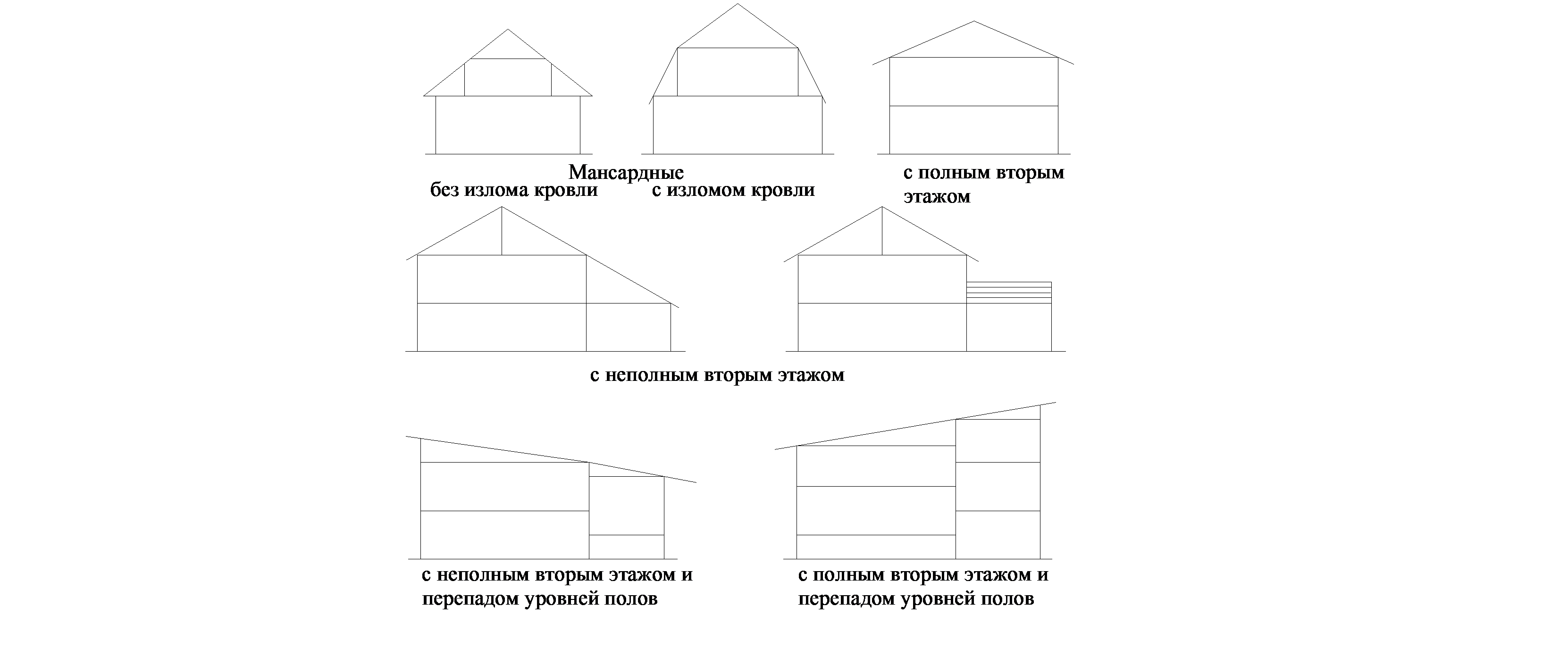

Схемы решений квартир в двух уровнях

ПРИЛОЖЕНИЕ 7

Рис.П.7.1 Наружные оконные и дверные проемы в плане и разрезе

Таблица П.7.1

№№ п/п	Наименование материала стены	Размеры в плане	Размеры в разрезе
а, мм	b,ммм	c, мм	h, мм
	Кирпич обыкновенный
	Кирпич модульных размеров
	Керамический камень пустотелый обычный
	Керамический камень модульных размеров
	Бетонный камень
	Бетонный камень модульных размеров

ПРИЛОЖЕНИЕ 8

Рис.П.8.1 Устройство вентиляционных каналов в каменных стенах:

а, б, в – во внутренних кирпичных стенах; г, д – в приставных коробах;

е – в наружных кирпичных стенах

ПРИЛОЖЕНИЕ 9

Рис.П.9.1 Наружные оконные и дверные проемы

в разрезе и плане

1. Определяем необходимое количество перемычек в зависимости от их ширины и толщины стены:

n = B/b, где B- толщина стены, b – ширина перемычки;

2. Определяем длины перемычек L:

а) усиленные перемычки (величина опирания 250 мм),

L = А + 2х250;

б) простые перемычки (величина опирания 120 мм или 200 мм в

зависимости от ширины окна):

при А ≤ 1,75 м, L = А + 2х120;

при А > 1,75 м, L = А + 2х200;

3. Зная тип, сечение и длину перемычек по приложению 12 определяем марки перемычек.

ПРИЛОЖЕНИЕ 10
