Расчет ширины монолитного ростверка свайного фундамента

Расчет ширины монолитного ростверка свайного фундамента выполняют в следующей последовательности:

– принимают размер стороны свай 200, 250 или 300 мм;

– в зависимости от вида грунта определяют вид защемления сваи в ростверке:

– свободное защемление (грунт – песок, супеси);

– жесткое защемление (грунт – глина, суглинок);

– в зависимости от защемления определяется ширина ростверка:

– при свободном защемлении (рис. П.20.1, а) – a = 0,2 b + 5 см (при однорядном расположении свай);

– при жестком защемлении (рис. П.20.1, б) – a = 2 b.

Рис. П.20.1. К расчету ширины монолитного ростверка свайного фундамента

ПРИЛОЖЕНИЕ 21

Рис. П.21.1. Фасад в осях 1-5

Рис.П.21.2. План на отметке ±0.000

Рис.П.21.3. План на отметке +3.600

Рис. П.21.4. План фундамента

Рис.П.21.5. План перекрытий

Рис. П.21.5. Разрезы

Рис.П.21.6. План кровли

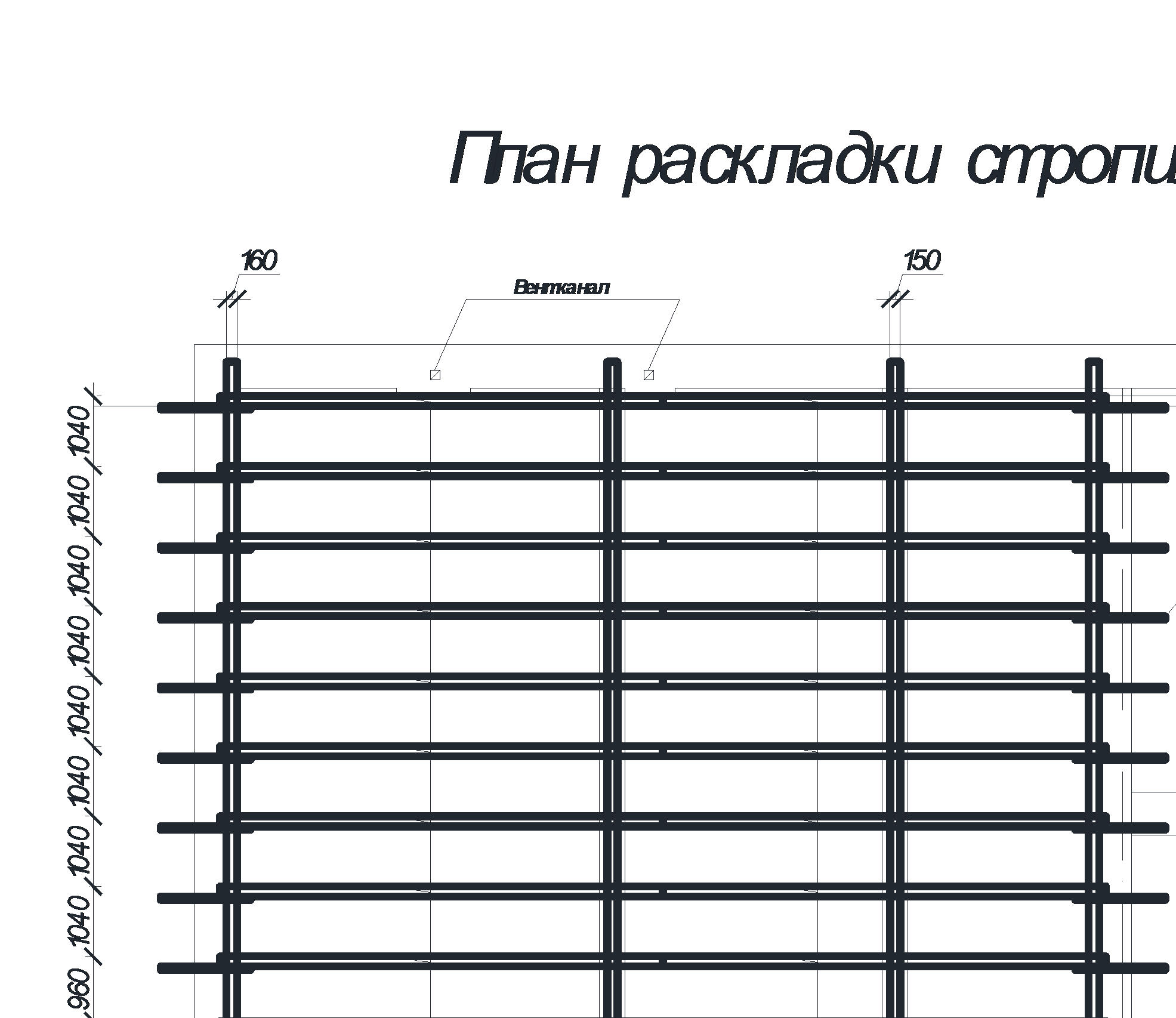

Рис. П.21.7. План раскладки стропил
