Регуляторы давления

Регуляторами давления называют устройства, служащие для автоматического снижения давления и поддержания его на заданном уровне.

Регуляторы подразделяются:

-по принципу действия: прямого и непрямого действия

-по конструкции дроссельного органа; с односедельными и двухседельными клапанами или заслонкой;

-по конструкции импульсных элементов: на мембранные и поршневые;

-по конструкции управляющих элементов на: грузовые, пружинные и пневматические

-по величине регулируемого давления: на регуляторы низкого давления и высокого давления.

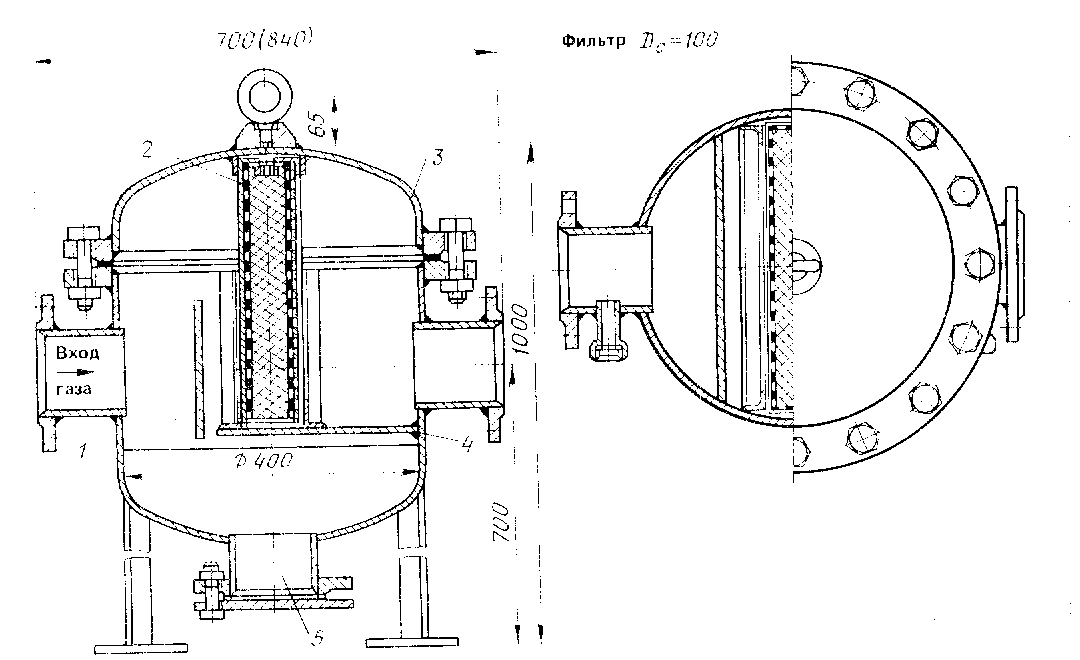

Рисунок 14.3 Волосяной фильтр типа ФГ

1 отбойный лист; 2 - кассета с фильтрующим материалом; 3 - крышка; 4 - корпус; 5 - люк.

Регулятор давления состоит из регулирующего и реагирующего устройств. Основной частью реагирующего устройства является чувствительный элемент (мембрана), а основной частью регулирующего устройства - дроссельный орган. Чувствительный элемент и дроссельный регулирующий орган соединяются между собой исполнительной связью.

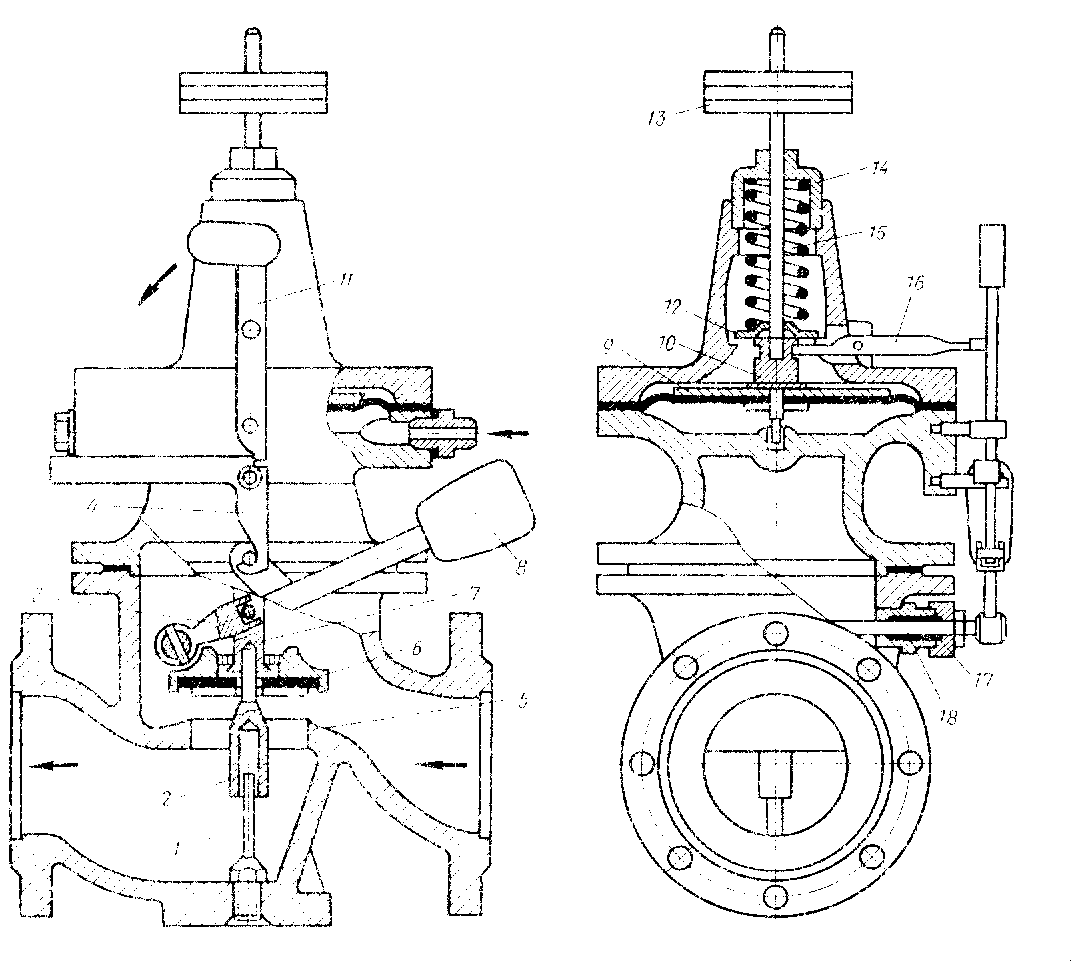

Рисунок 14.4 Предохранительный запорный клапан типа ПКН или ПКВ

1 - направляющая; 2 - фиксатор; 3 - вилка; 4 - предохранитель; 5 - седло; 6 - клапан; 7 - шток; 8 - подъемный рычаг; 9 - мембрана; 10 - шток; 11 - ударник; 12 - опорная шайба; 13 - груз; 14 - гайка; 15 - пружина; 16 - защелка; 17 - сальник; 18 - ось рычага.

Рисунок 14.5 Предохранительный сбросной клапан типа ПСК

1 - регулировочный винт; 2 - пружина; 3 - мембрана; 4 - уплотнение; 5 - золотник; 6 - седло.

Регуляторы, которые после возмущения приводят регулируемое давление к заданному значению независимо от величины нагрузки и положения регулирующего органа, называются статическими.

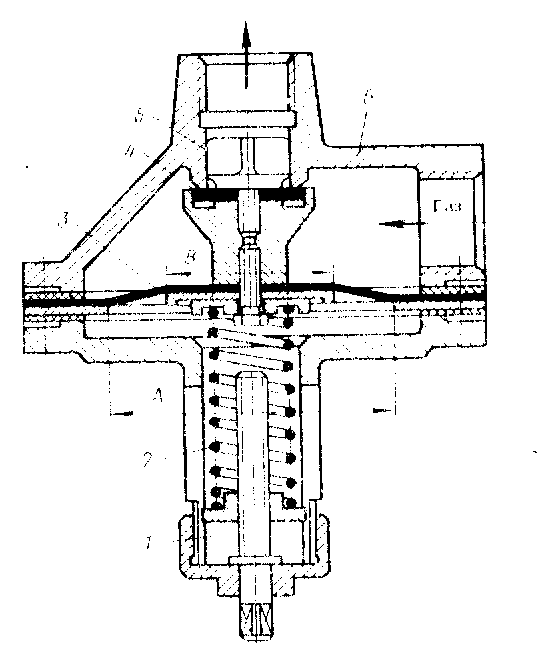

Рисунок 14.6 Регулятор давления РД-32М

1- регулировочная гайка; 2 - регулировочная пружина; 3 - крышка мембраны; 4 -мембрана; 5 - вентильный корпус; 6 - седло; 7 - ниппель накладной с гайкой; 8 - пробка; 9 - клапан; 10 - импульсная трубка; 11 - коленчатый рычаг; 12 - корпус; 13 - предохранительный сбросной клапан.

Регуляторы, у которых каждому значению регулируемого параметра соответствует одно определенное положение регулирующего органа, называется статическими. В газовых сетях применяют в основном статические регуляторы давления.

При непрерывном движении газа по газопроводу постоянное выходное давление обеспечивается равенством между количеством газа, поступающим в газопровод и отбираемым из него. Это равенство достигается соответствующим изменением величины проходного сечения клапана регулятора при изменении расхода газа потребителем. При прохождении газа через клапан регулятора происходит также снижение его давления.

У регуляторов давления прямого действия регулирующий клапан перемещается усилием, возникающим в его чувствительном элементе без использования энергии от постороннего источника. Они подразделяются на регуляторы давления с командным прибором - регулятором управления (пилотом) и без него.

У регуляторов давления непрямого действия перестановка дросселирующего органа производится при помощи энергии от постороннего источника.

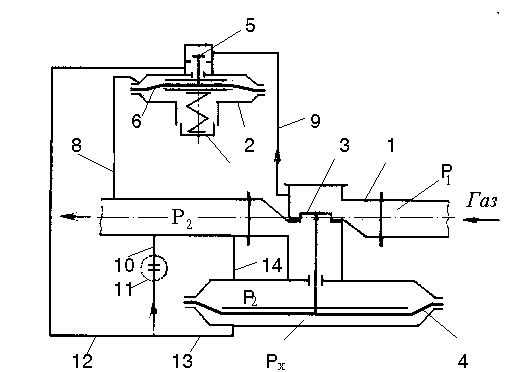

Рисунок 14.7 Схема регулятора давления

1 - исполнительный механизм; 2 - регулятор управления (пилот); 3, 4 - клапан и мембрана исполнительного механизма; 5,6 - клапан и мембрана регулятора управления; 7 - винт для настройки регулятора; 8 - импульсная трубка; 9 - трубка для подачи газа начального давления; 10 - трубка для сброса газа; 11 - дроссель; 12 - трубка, соединяющая пилот и дроссель; 13 - трубка, передающая конечное давление исполнительному механизму; 14 - трубка, соединяющая надмембранную зону исполнительного механизма с газопроводом после регулятора.

Регуляторы давления должны удовлетворят следующим основным требованиям: а) процесс регулирования должен быть устойчивым; б) неравномерность регулирования: т.е. отношение разности между максимальным и минимальным значением конечного давления к среднему, не должно превышать определенной величины; в) регулятор должен быть надежным, простым и удобным для обслуживания.

Этим требованиям удовлетворяют регуляторы прямого действия с односедельным клапаном. При малых расходах применяются регуляторы без командного прибора - пилота.

Обозначения регуляторов:

РД - регулятор давления

РНД - регулятор низкого давления

РДС - регулятор давления сетевой

РДУК2 - регулятор давления, унифицированный системы инженера Казанцева - вторая модификация.

РДБК - регулятор давления блочной конструкции инженера Казанцева.

РДУК - 2Н - 50 / 35: Н - низкого давления (до 60 кПа); В - высокого давления (до 600 кПа); 50 - диаметр условного прохода в мм; 35 - диаметр клапана регулятора в мм.
