Газораспределительные станции (ГРС)
Лекция 16 Подбор диаметра обводной линии
На случай выхода из строя основного оборудования или его ремонта в ГРП предусматривается устройство обводного трубопровода (байпаса). В соответствии с СНиП 2.04.08-87 диаметр обводного газопровода должен быть не менее диаметра клапана регулятора давления газа и выбирается из сортамента труб (рекомендуется применять трубы по ГОСТ- 10704-91). На обводном трубопроводе необходимо предусматривать установку последовательно двух отключающих устройств. В зависимости от диаметра байпаса устанавливают краны или задвижки. В зависимости от давления применяют чугунную или стальную арматуру. Стальная арматура применяется при больших давлениях. Контрольно-измерительные приборы (КИП), обеспечивающие замер, а при необходимости и регистрацию температуры газа на выходе и давлений на входе и выходе устанавливаются на ГРП.
Газ из магистральных газопроводов поступает в распределительные газовые сети через газораспределительные станции (ГРС). На ГРС давление снижается до величины, необходимой для городских систем и поддерживается постоянным. Основное отличие ГРС от ГРП состоит в том, что ее оборудование рассчитывают на максимально рабочее давление в магистральном газопроводе (до 7,5 МПа), а также имеет большую пропускную способность. Учитывая высокое давление газа перед ГРС дросселирование газа в них осуществляют в несколько ниток, т.е. защитную автоматику ГРС создают по принципу резервирования, а не отключения потока газа при отказах регулирующего оборудования. ГРС отличаются от ГРП также дополнительной обработкой газа. Газ на ГРС очищается от механических примесей в фильтрах: в висциновых, масляных или циклонных сепараторах. Фильтров устанавливается не менее двух. Затем газ может направляться в подогреватель. Подогрев газа в теплообменниках предусматривают для того, чтобы предотвратить образование гидратов при дросселировании газа. На ГРС устанавливаются регуляторы как прямого действия, так и непрямого. Схемы ГРС позволяют в аварийных случаях снабжать газом потребителей по обводной линии с ручным регулированием давления газа. На байпасе устанавливаются два крана. Обводная линия располагается не ближе 10 м от наружной стены вне здания. На выходной линии из ГРС устанавливаются два предохранительных сбросных клапана. Свечи выводятся на 2 м выше крыши. Технологическое оборудование ГРС, автоматика и КИП располагается в здании. Требования к зданиям ГРС. Диспетчерская отделяется от основного помещения капитальной стеной. На ГРС также предусматривается одоризация газа. Используются два вида обслуживания ГРС:

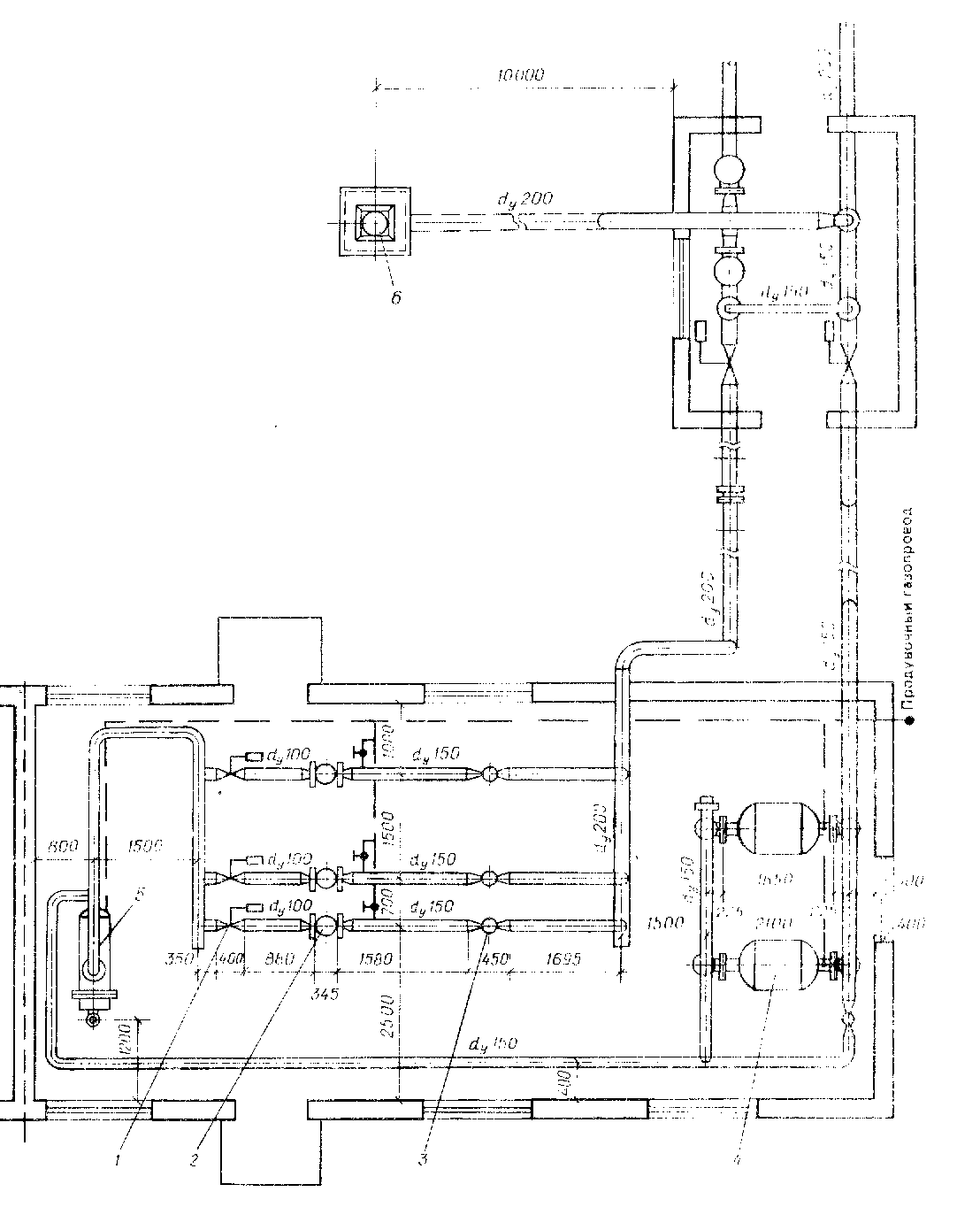

Рисунок 16.1 Общая компоновка автоматизированной ГРС с надомным обслуживанием (помещения КИП и служб не показаны) 1 - кран с пневматическим приводом; 2 - регулятор давления РД-80; 3 - кран со смазкой; 4 - висциновые фильтры; 5 - подогреватель; 6 - продувочная свеча.
1) Вахтовые - ГРС с расходом газа более 200000 м3/ч. Обслуживающий персонал находится на ГРС; 2) Безвахтовые - обслуживание предусматривает установку световых и звуковых сигнализаторов на квартирах операторов, после срабатывания которых они должны явиться на ГРС и устранить неполадки.
5) Управление гидравлическими режимами и технологическими процессами распределения газа Газ из магистральных газопроводов поступает в городские распределительные сети и по ним доставляется к потребителям. Городские потребители: бытовые, коммунально-бытовые и промышленные существенно отличаются друг от друга как по объемам потребляемого газа, так и по режимам его потребления. Для удовлетворения различных требований к подаче газа, как но режиму во времени, так и по его параметрам, необходима современная гибкая система управления технологическими процессами распределения газа, согласно требованиям потребителей. Это достигается прежде всего иерархическим построением газовых сетей, их автоматизацией и принятой системой присоединения потребителей к сетям различного иерархического уровня.
Газоиспользующие приборы и установки жилых зданий, большинство коммунально-бытовых потребителей присоединяют к сетям низкого давления, т. е. низшему иерархическому уровню системы газоснабжения. Необходимый гидравлический режим в этих сетях поддерживается автоматическими газорегуляторными пунктами, через которые поступает газ в сети низкого давления. Гидравлический режим верхнего иерархического уровня —сетей высокого и среднего давления определяется совместной работой газорегуляторных пунктов, расположенных на выходах из этих сетей, и газораспределительных станций, через которые газ поступает в сети. Таким образом, стабильный гидравлический режим городской системы. газоснабжения обеспечивается совместной работой автоматических регуляторов давления, которые поддерживают постоянное давление газа в заданных точках системы, независимо от режима потребления газа. Следовательно, с изменением спроса на газ потребителями, связанного с их технологическими режимами, изменяется пропускная способность автоматических регуляторов давления, начиная от регуляторов потребителей и кончая регуляторами давления на ГРС, но давление в заданных точках сети сохраняется постоянным, что обеспечивает устойчивое газоснабжение. Устойчивый режим газоснабжения будет обеспечен в том случае, если расходы газа потребителями не будут превосходить расчетные значения, а подача газа будет соответствовать спросу на газ. Но указанного выше соответствия спроса на газ и его подачи без специальных дополнительных систем добиться в течение всего года невозможно. Это связано с неравномерностью потребления газа и возникающей необходимостью балансирования подачи и потребления газа как в суточном, так и в годовом разрезах. Как это было показано выше, для балансирования газа и выравнивания графиков его потребления используют подземные хранилища газа, аккумулирующую емкость магистральных газопроводов и потребителей-регуляторов.
Из проведенного рассмотрения управление системой газоснабжения, имеющей иерархическое построение с помощью одних автоматических газорегуляторных станций оказывается невозможным. Кроме автоматического управления ГРП необходимо управление из центрального диспетчерского пункта. Основное назначение диспетчерского управления — это изменение режима, автоматически поддерживаемого регуляторами давления, при дисбалансе спроса и подачи газа как локально в отдельных зонах системы, так и для всего города в целом. Эти дисбалансы вызываются как режимными факторами, так и возникающими аварийными ситуациями. Для обеспечения устойчивого газоснабжения города диспетчер управляет потоками газа путем перенастройки регуляторов на другие значения регулируемого давления, перекрытия потока газа на отдельных участках с помощью задвижек, а также путем изменения подачи газа потребителям-регуляторам. Такое управление в минимальном объеме возможно- осуществлять с помощью службы эксплуатации, но при этом нельзя избежать (в отдельных случаях) ущерба, наносимого предприятиям от недоподачи газа, и нельзя оптимизировать гидравлические режимы в сетях в целях получения экономического эффекта. Квалифицированно решить отмеченные выше задачи, а также обеспечить оптимальное управление технологическим процессом распределения газа возможно лишь при наличии автоматизированной системы управления технологическими процессами газоснабжения (АСУТП газоснабжения). 5.1 АСУ ТП газоснабжения В комплекс программно-технических средств АСУ ТП газоснабжения входят: телемеханический и вычислительный комплекс на базе ЭВМ. АСУ ТП обеспечивает: контроль параметров и учет расхода газа, контроль состояния оборудования, управление автоматическими регуляторами давления и отдельными запорными задвижками, оптимизацию технологического режима распределения газа.
Централизированная станция АСУ ТП размещается на диспетчерском пункте. Это вычислительный комплекс, в состав которого входят ЭВМ, дисплей, печатающее устройство. Дисплей является пультом управления и находится непосредственно на столе перед диспетчером. Вычислительный комплекс с помощью линии связи соединен с аппаратурой, размещаемой на контролируемом пункте (КП). На КП установлены датчики телеизмерений, устройства дистанционного управления настройкой регуляторов давления и дистанционного управления закрыванием и открыванием задвижек, а также приемно-передающее устройство. В качестве линий связи используют двухпроводные телефонные линии, арендуемые у городской телефонной сети. Каждый сигнал передается импульсами постоянного тока. Селекция сигналов обеспечивается изменением полярности электрического тока, величиной напряжения и длительностью. Различные комбинации сигналов обеспечивают необходимую связь в АСУ ТП. АСУ ТП газоснабжения выполняет информационные, управляющие и вспомогательные функции. К информационным функциям относятся: а) сбор, первичная обработка и хранение информации о гидравлическом режиме газовых сетей (режимы давлений, режимы потребления и подачи газа); б) расчет по программам требуемых технологических режимов и определение отклонения требуемых значений параметров от измеренных значений; в) расчет технологических показателей распределения газа, суточных графиков потребления газа и интегральных показателей потребления, определение, отклонений этих показателей от лимита газопотребления; г) диагностика состояния технологического оборудования, выявление отклонений состояния и режимов работы оборудования от нормальных значений; д) обнаружение крупных утечек газа в сетях высокого и среднего давлений по резкому росту расхода и падению давления газа в аварийных зонах; е) подготовка и передача требуемой информации. Управляющими функциями являются следующие: а) управление гидравлическими режимами на базе расчета потокораспределения на ЭВМ, обеспечивающее установление минимально необходимого давления газа перед ГРП. Такие режимы разрабатываются на основании измеренных давлений в характерных точках СВД (ССД) и режимов газопотребления. Режимы потребления газа проходят математическую обработку, в результате которой создаются прогнозные модели. Поддержание такого режима облегчает работу регулирующего оборудования сетей, позволяет более точно поддерживать требуемое давление в сетях и способствует исключению перерасхода газа потребителями; б) управление распределением ограниченных ресурсов природного газа, соответствующих плановым лимитам газа, отпускаемых городу, в целях минимизации снижения эффективности работы промышленных предприятий. Близкой к приведенной выше задаче является управление распределением газа при нерасчетных похолоданиях и возникновениях аварийных ситуаций; в) управление регуляторами давления, которые подают газ в сети низкого давления, в целях приближения давления газа перед горелками потребителей к номинальному значению, что обеспечивает экономию в расходовании газа за счет оптимизации КПД газовых приборов. К вспомогательным функциям в основном относятся следующие: а) контроль состояния технических средств системы; б) хранение информации; в) обеспечение связи с информационной базой данных.
