Выбор геометрии зала и отделки его интерьера с учетом акустических требова-ний. Регулирование акустических свойств зала. Элементы геометрии зала и их влияние на акустику

Плоский горизонтальный потолок:

· запаздывание ЗО существенно отличается в различных частях зала;

· около сцены при H ≥ 10м - расплывчатое звучание (возможно эхо);

· на удаленных рядах – отрывистое сухое звучание;

Гладкие параллельные стены:

· запаздывание ЗО существенно отличается в различных частях зала;

· эхо в присценной части;

· на удаленных рядах партера – сухое тихое звучание;

· порхающее эхо при гладких параллельных стенах из камня или металла.

Форма и характер поверхностей, ограничивающих помещение, имеют для акустики большое значение. Наличие отражающих и поглощающих поверхностей, а также форма помещения в значительной мере способствуют регулированию уровня звука. Если площадь отражающих поверхностей недостаточна для повышения уровня звука или из-за своей геометрии не пригодна для того, чтобы обеспечить необходимые отражения в опре-деленные зоны помещения, следует устраивать дополнительные отражатели. Из-за слиш-ком большой разности времени прохождения звука может возникнуть ЭХО, поэтому путь отраженного звука не должен превышать путь прямого звука больше, чем на 17м.

Если отражатели имеют форму эллипса, то разность Δl=2a-2e не может превышать 17м.

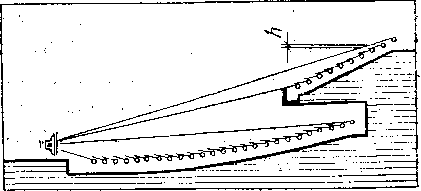

Рис. 109. Устройство сидячих мест для* прямого озвучивания. Рекомендуется пре­вышение высоты сидений между соседни­ми рядами Н примерно на 8 см

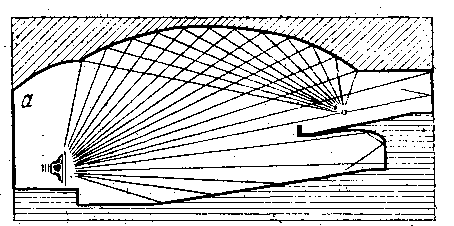

Рис. 110. Концентрация звука вогнутой по­верхностью перекрытия. Предотвраще­ние концентрации звука выпуклыми (а)или рассеивающими в плане отражающи­ми (б)поверхностями перекрытий

Рис. 108. Форма помещений в плане. Все планы обладают равной полезной пло­щадью поверхности 5и при различных об­щих площадях поверхности 5об и сред­них расстояниях до слушателей

Для поддержания прямого звука отражателями расстояние между источниками звука и

последним рядом слушателей не должно превышать 7-10м.

Для равномерного распределения уровня звука в помещении необходимо предотвра-щать его концентрацию, вызываемую отражателями. Опасность этого явления особенно велика при наличии вогнутой поверхности ограждения. Поэтому необходимо предусмат-ривать выпуклую форму поверхности ограждений. (рис.110)

Для предотвращения вибрирующего ЭХА применяется также специальная отделка поверхностей стен и перекрытий. Например, при параллельно расположенных конструкциях звук отражается диффузно (рассеивается). В качестве диффузоров служат цилиндрические, треугольные, пилообразные и зубчатые поверхности или кессо-ны.(рис.111).

Рис. 111. Диффузоры из цилиндрических поверхностей, треугольных или пилообраз­ных призм и квадратных кессонов. шир—от 0.8 до 2 м; длина —от 0,4 до 0,5 м
