Разрезы

Виды

Вид- изображение обращенной к наблюдателю видимой части поверхности предмета. Виды подразделяются на основные, дополнительные и местные.

Обозначать основные виды следует в случае отсутствия проекционной связи между видом и видом спереди. На рис. 44 выполнены 6 основных видов. Первым на чертеже, как правило, выполняется вид спереди – главный вид.

Главный вид (рис. 45) - изображение, которое обеспечивает максимальное представление как о наружных так и о внутренних поверхностях предмета. Поэтому на главном виде выполняются основные разрезы для изображения внутренних поверхностей изделия (очертание внутренних поверхностей не изображается невидимыми линиями и размеры к невидимым линиям не проставляются).

Для понимания формы и размеров детали в данном конкретном случае достаточно одного главного вида, на котором выполнен полный фронтальный разрез, местного вида В для определения формы и размеров фланца и двух выносных элементов: А - размеры и форма канавки выхода резьбы, Б - форма и размеры канавки выхода шлифовального круга.

Местный вид - изображение отдельного ограниченного места поверхности предмета. Местный вид может быть ограничен линией обрыва (изображена часть поверхности изделия за элементом, местный вид которого выполнен) или не ограничен (вид В, рис. 45).

Дополнительный вид - вид, полученный на плоскости, не параллельной ни одной из плоскостей проекций (вид А, рис. 46). Эти виды применяют в тех случаях, когда часть предмета невозможно показать на основных

плоскостях проекций без искажения формы и размеров. Если вид расположен в проекционной связи с соответствующим изображением, его не обозначают. В остальных случаях обозначают как виды, не находящиеся в проекционной связи.

Рис. 45 Корпус клапана предохранительного

Вид отмечают прописной буквой русского алфавита, направление взгляда указывают стрелкой, обозначенной той же буквой, что и вид (рис. 45: местный вид В и рис. 46: дополнительный вид А; дополнительный вид Б).

Если изображение повернуто относительно главного изображения, то к надписи, обозначающей изображение, добавляют знак повернуто (вид Б, рис. 46).

Если масштаб изображения не позволяет изобразить форму и проставить размеры поверхности, то выполняется выносной элемент в большем масштабе (выносные элементы А и Б, рис. 45).

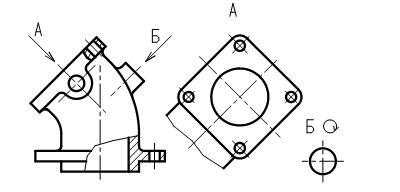

Рис. 46

Разрез - изображение предмета, мысленно рассеченного одной или несколькими плоскостями. На разрезе показывают то, что получается в секущей плоскости и что расположено за ней. Пересекаемые плоскостью части предмета заштриховывают.

Разрезы подразделяются в зависимости от положения секущих плоскостей и их числа. Они могут быть горизонтальными, вертикальными, профильными и наклонными (секущая плоскость не параллельна плоскости проекций).

При одной секущей плоскости разрез считается простым (фронтальный разрез на виде спереди – секущая плоскость параллельна П₂, рис. 45), при большем числе секущих плоскостей - сложным.

Если секущая плоскость проходит через ось симметрии, допускается соединять половину вида с половиной разреза (рис. 47).

Рис. 47. Соединение половины вида с половиной фронтального разреза

Разделительной линией между видом и разрезом в этом случае может быть осевая штрих - пунктирная линия (на чертеже рис. 47 – слева).

Если с осевой линией совпадает основная линия видимого контура (на правом рис. 47 с осевой линией совпадает видимая линия, изображающая ребро четырехгранника), то разделяет вид от разреза тонкая волнистая линия.

Соединять части несимметричной фигуры не допускается. В этом случае следует выполнить полный разрез (рис. 48).

Горизонтальные, фронтальные и профильные разрезы располагают, как правило, на месте соответствующего вида.

Горизонтальные, фронтальные, профильные простые разрезы не обозначаются, равно как и соответствующие им изображения, если они расположены в проекционной связи.

Рис. 48 К простым разрезам (одна секущая плоскость; рис. 45, 47, 48) относятся и местные разрезы, которые применяются в случаях, когда нет необходимости в выполнении полного разреза (на рис. 46 выполнены местные разрезы для изображения отверстий во фланцах).

При выполнении разреза следует помнить, что такие элементы, как винты, заклепки, шпонки, не пустотелые валы (рис. 49), рукоятки, шарики и т. п., показывают не рассеченными при продольном разрезе. Внутренние очертания таких элементов показывают в местных разрезах.

Тонкие стенки типа ребер жесткости (рис. 48), спицы показывают не заштрихованными в том случае, если секущая плоскость проходит вдоль оси или длинной стороны элемента. Обычно не рассеченными изображают гайки и шайбы на сборочных

Рис. 49 чертежах.

Сложные разрезы бывают ступенчатыми, если секущие плоскости параллельны (разрез А - А, рис. 50 а), и ломаными, если секущие плоскости пересекаются (разрез Б - Б, рис. 50б).

При ломаном разрезе секущие плоскости условно поворачиваются до совмещения в одну плоскость с той секущей плоскостью, которая параллельна плоскости проекций. Положение секущей плоскости указывают разомкнутой линией, сам разрез сопровождают надписью по типу Б - Б.

При сложном разрезе места пересечения плоскостей помечают штрихами. На начальном и конечном штрихах ставят стрелки направления взгляда и буквы. Буквы выполняются снаружи по отношению к рассекаемой детали.

Аналогично обозначаются разрезы, которые не находятся в проекционной связи.

Рис. 50. а – ступенчатый разрез; б - ломаный разрез
