Способы получения

УЧЕБНЫЙ МАТЕРИАЛ

ПЛАН ИЗУЧЕНИЯ ТЕМЫ

1. Характеристика густых экстрактов;

2. Классификация способов получения густых экстрактов;

3. Метод бисмацерации и его характеристика;

4. Методы перколяции и реперколяции;

5. Циркуляционное экстрагирование, аппаратура;

6. Противоточное экстрагирование, аппаратура;

7. Номенклатура густых экстрактов;

8. Способы очистки извлечений;

9. Сгущение вытяжки, аппаратура;

10. Стандартизация густых экстрактов;

11. Выполнение лабораторной работы;

12. Решение обучающих и ситуационных задач.

Густые экстракты – это концентрированные извлечения из лекарственного растительного сырья, представляющие собой вязкие массы с содержанием влаги не более 25%. Они обычно не выливаются из сосуда, а растягиваются в нити, сливающиеся затем в сплошную массу. Густые экстракты вследствие высокой вязкости используют как связывающие и формообразующие вещества при изготовлении пилюль в условиях аптеки. Кроме того они могут входить в качестве корригентов в составы сиропов, микстур или эликсиров. Густые экстракты используют в качестве полупродуктов для ряда лекарственных форм (настойки, таблетки).

Процесс производства густых экстрактов включает три основные стадии: 1) получение вытяжки; 2) ее очистка и 3) сгущение.

Получение вытяжек

В производстве густых и сухих экстрактов для получения извлечений из сырья используют различные способы: 1) ремацерацию и ее варианты; 2) перколяцию; 3) реперколяцию; 4) циркуляционное экстрагирование; 5) противоточное экстрагирование в батарее перколяторов с циркуляционным перемешиванием; 6) непрерывное противоточное экстрагирование с перемещением сырья и экстрагента; а также другие методы, включающие измельчение сырья в среде экстрагента; вихревую экстракцию; экстракцию с использованием электромагнитных колебаний, ультразвука, электрических разрядов, электроплазмолиза, электродиализа и др.

Способ бисмацерации. Рассчитанное количество сырья заливают 5-кратным количеством экстрагента и настаивают в закрытом сосуде при ком­натной температуре в течение 48 часов при периодическом пе­ремешивании. После настаивания вытяжку сливают, а сырье заливают 3-кратным количеством экстрагента. Настаива­ние продолжают в течение 24 часов при периодическом пере­мешивании. Сливают вторую вытяжку, а растительный мате­риал отжимают. Отпрессованную жидкость присоединяют к ранее полученным вытяжкам.

Перколяция. Процесс перколяции на стадиях намачивания и настаивания осуществляется так же, как и при получении настоек и жидких экстрактов. Собственно перколяцию ведут с той же скоростью до полного истощения сырья без разделения на первичные и вторичные извлечения, т.к. затем все полученные извлечения сгущают или высушивают.

Реперколяция. Реперколяция имеет преимущество перед перколяцией и ремацерацией в том, что расходуется меньшее количество свежего экстрагента и вытяжки получаются более концентрированными. Из вариантов реперколяции чаще применяют противоточное экстрагирование в батарее перколяторов (из 3-х и более). Экстрагент, попадающий в первый (хвостовой) перколятор, проходит последовательно через всю батарею и сливается в виде насыщенной вытяжки из последнего (головного) перколятора. В каждом перколяторе поддерживается значительная разность концентраций. Сократить время экстрагирования в батарее, позволяет использование циркуляционного перемешивания в каждом перколяторе в процессе настаивания с помощью центробежного насоса (1) (рис.1), по мере истощения сырья в первом перколяторе хвостовым становится второй перколятор (т.е. в него будут подавать свежий экстрагент), а головным – бывший первый, из которого выгрузили истощенное сырье (шрот) и загрузили свежее.

Метод позволяет максимально истощить сырье в каждом перколяторе, сократить время экстрагирования до минимума, т.к. при циркуляции экстрагента достижение равновесной концентрации происходит быстрее.

Рис. 1.Схема реперколяции в батарее перколяторов

с циркуляционным перемешиванием

Циркуляционное экстрагирование. Способ основан на циркуляции экстрагента. Экстракционная установка работает непрервыно и автоматически по принципу аппарата Сокслета (рис. 2). Она состоит из коммуницированных между собой перегонного куба (1), экстрактора (2), холодильника-конденсатора (3), сборника конденсата (4).

Рис. 2. Схема циркуляционного аппарата типа Сокслета

Сущность метода заключается в многократном экстрагировании материала чистым экстрагентом. В качестве экстрагента используют летучие органические растворители, имеющие низкую температуру кипения – эфир, хлороформ, метилен хлористый или их смеси. Этиловый спирт (даже 96%) для этих целей не пригоден, т.к. он будет адсорбировать влагу, содержащуюся в сырье и изменять свою концентрацию, что приведет к изменению температуры кипения и экстрагирующей способности. Сырье загружают в экстрактор (2) и заливают экстрагентом немного ниже петли сифонной трубки (5). Одновременно в куб (1) заливают небольшое количество экстрагента. По окончании настаивания из сборника спускают в экстрактор столько экстрагента, чтобы вытяжка достигла верхнего уровня петли сифона и начала переливаться в куб. Затем куб начинают обогревать. Образующиеся пары экстрагента поднимаются в конденсатор (которым служит змеевиковый теплообменник), а из него в сборник. Далее экстрагент поступает на сырье. Насыщенная вытяжка вновь поступает в куб. Циркуляция экстрагента проводится многократно до полного истощения сырья. Полученную вытяжку концентрируют отгонкой экстрагента в приемник. В кубе остается концентрированный раствор экстрактивных веществ.

Непрерывное противоточное экстрагирование с перемешиванием сырья и экстрагента. Растительный материал при помощи транспортных устройств: шнеков, ковшей, дисков, лент, скребков или пружинно-лопастных механизмов перемещается навстречу движущемуся экстрагенту. Сырье, непрерывно поступающее в экстракционный аппарат, движется противотоком к экстрагенту. При этом свежее сырье контактирует с выходящим, насыщенным экстрактивными веществами экстрагентом, который еще более насыщается, т.к. в сырье концентрация еще выше. Истощенное сырье экстрагируется свежим экстрагентом, который еще полнее извлекает оставшиеся экстрактивные вещества. С точки зрения теории экстрагирования этот способ наиболее эффективен, т.к. в каждый момент процесса и в любом поперечном сечении по длине (или высоте) аппарата имеет место разность концентраций БАВ в сырье и экстрагенте, что позволяет с наибольшим выходом и наименьшими затратами проводить процесс. Кроме того, непрерывные процессы поддаются автоматизации, что позволяет исключить трудоемкие работы по загрузке и выгрузке сырья из перколяторов.

Экстрагирование проводится в экстракторах различной конструкции: шнековом горизонтальном, шнековом вертикальном, дисковом, пружинно-лопастном и др.

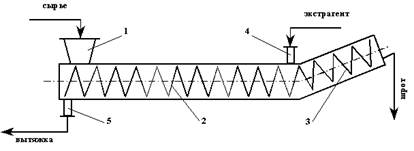

Шнековый горизонтальный (рис. 3) экстрактор имеет загрузочный бункер (1), в который подается измельченный растительный материал. Далее материал движется с помощью шнека (2), выполненного из листового перфорированного кислостойкого материала, к противоположному концу корпуса, где с помощью наклонного шнека (3) освобождается от экстрагента и выгружается. Навстречу сырью через патрубок (4) подается экстрагент, который движется через отверстия перфорации и зазоры корпуса шнека к патрубку (5). Степень истощения сырья регулируется скоростью подачи экстрагента и сырья, длиной корпуса экстрактора.

Рис. 3. Схема шнекового горизонтального экстрактора

Шнековый вертикальный экстрактор (рис. 4).

Состоит из трех основных частей: загрузочной колонны (1), поперечного соединяющего шнека (2) и экстракционной колонны (3). Загрузочная колонна, в которой также протекает процесс экстрагирования, представляет собой вертикальный цилиндр с вращающимся внутри него шнековым валом. Перья шнека имеют отверстия. Горизонтальный вал служит для передачи твердого материала (сырья) в экстракционную колонну, которая имеет вид вертикального цилиндра, внутри которого вращается шнековый вал. Экстрагируемое сырье постоянно загружается через люк и движением шнека регулируется его подача вниз. Горизонтальным шнеком материал подается в экстракционную колонну, в которой он поднимается вверх шнековым валом. В верхней части материал (шрот) отжимается от излишков извлекателя и, лишенный экстрактивных веществ, выталкивается из экстрактора. В верхнюю часть экстракционной колонны непрерывно подается экстрагент, который движется навстречу материалу. При этом извлекатель постоянно насыщается экстрактивными веществами и в виде концентрированной вытяжки непрерывно вытекает из верхней части загрузочной колонны.

Рис. 4. Схема шнекового вертикального экстрактора

Дисковый экстрактор (рис. 5) состоит из двух труб (1), расположенных под углом и соединенных внизу камерой (2). Трубы снабжены паровыми рубашками (3). Верхние концы труб входят в корыто (4) с установленными в нем двумя вращающимися звездочками (5), через которые проходит трос (6). На трос насажены дырчатые (перфорированные) диски (7). Трос с дисками проходит через наклонные трубы и нижнюю камеру со звездочкой (5). Звездочки приводятся в движение электродвигателем. Перед началом работы экстрактор через патрубок (9) заполняется экстрагентом, трос с дисками приводится в движение и одновременно из бункера (10) на диски движущегося троса подается сырье. Сырье опускается от места загрузки вниз, проходит через нижнюю камеру, поднимается по второй трубе вверх, выгружается в корыто (4) и далее в сборник (11). Одновременно через патрубок (9) с определенной скоростью подают экстрагент. Насыщенное извлечение вытекает из экстрактора через патрубок (12), снабженный фильтрующей сеткой, и собирается в сборнике (13).

Рис. 5. Схема дискового экстрактора

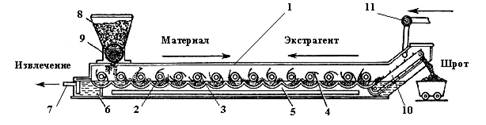

Пружинно-лопастной экстрактор (рис. 6) состоит из корпуса (1), разделенного на секции. В каждой секции имеется вал (2) с барабаном (3), на котором закреплены два ряда пружинных лопастей (4). Каждый вал приводится в движение. В днище аппарата находится камера подогрева (5). Извлечения собираются в камере (6) и выводятся через штуцер (7). Измельченный, подготовленный материал из бункера (8) с помощью питателя (9) поступает в первую секцию экстрактора, где находится экстрагент. Здесь сырье при помощи пружинных лопастей погружается в экстрагент и передается дальше, прижимаясь к стенке секции, где происходит частичное отделение экстрагента. При выходе лопастей из секции они выпрямляются и перебрасывают влажное сырье в соседнюю секцию. Так сырье переходит во 2-ю, 3-ю и все последующие секции до транспортера (10). Экстрагент из патрубка (11) поступает на истощенный материал, движущийся по транспортеру, после чего поступает в последнюю секцию, движется противотоком сырью и собирается в камере (6). Испытания экстрактора на различном растительном сырье (корень солодки, валерианы, горицвет, полынь) показали, что истощение сырья в нем заканчивается за 75-120 мин и может быть проведено в широком диапазоне температур.

Рис. 6. Схема пружинно-лопастного экстрактора

К достоинствам экстрактора следует отнести, то, что на сырье осуществляется механическое воздействие, существенно увеличивающее выход экстрактивных веществ. К недостаткам следует отнести многочисленные вращающиеся валы аппарата, создающие неудобство в обслуживании и повышающие расход электроэнергии.
