Указание мер безопасности. Маятник Максвелла представляет собой настольный прибор

УСТРОЙСТВО УСТАНОВКИ.

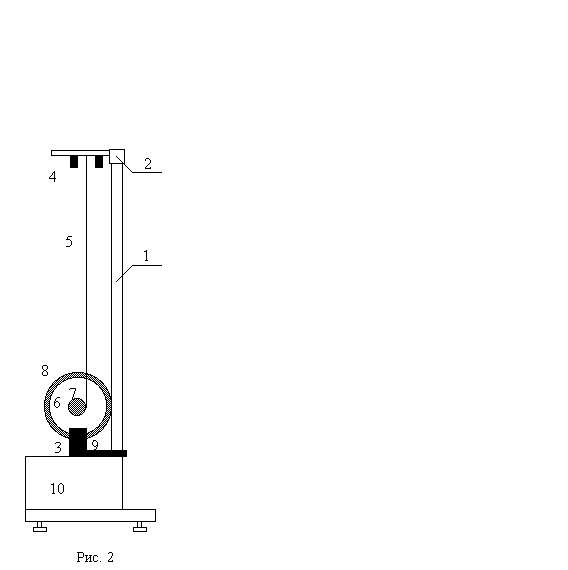

Маятник Максвелла представляет собой настольный прибор. Общий вид установки изображен на рис.2. На вертикальной стойке 1 крепятся два кронштейна: верхний 2 и нижний 3. Верхний кронштейн снабжен электромагнитами и устройством 4 для крепления и регулировки бифилярного подвеса 5. Маятник представляет собой диск 6, закрепленный на оси 7, подвешенной на бифилярном подвесе. На диск крепятся сменные кольца 8. Маятник со сменными кольцами фиксируется в верхнем исходном положении с помощью электромагнита.

На вертикальной стойке нанесена миллиметровая шкала, по которой определяется ход маятника.

Фотоэлектрический датчик 9 представляет собой отдельную сборку, закрепленную с помощью кронштейна 3 в нижней части вертикальной стойки. Кронштейн 3 обеспечивает возможность перемещения фотодатчика вдоль вертикальной стойки и его фиксирования в любом положении в пределах шкалы 0 - 420 мм. Фотодатчик 9 предназначен для выдачи электрических сигналов на миллисекундомер 10.

Миллисекундомер выполнен в виде самостоятельного прибора с цифровой индикацией времени. Миллисекундомер жестко закреплен на основании 1.

К работе с маятником допускаются лица, ознакомленные с его устройством, принципом действия.

Перед началом работы с маятником необходимо убедиться, что он заземлен.

При замене колец необходимо убедиться в том, что кольцо насажено на диск до упора.

После проведения работы с маятником необходимо отключить миллисекундомер от сети.
