Однофазные твердотельные реле KIPPRIBOR серии MD для нагрузки от 5 А до 15 А

Твердотельные реле KIPPRIBOR серии MD предназначены для управления однофазной электрической нагрузкой от 5 А до 15 А. Реле серии MD изготавливаются в корпусе уменьшенного размера. Малые размеры позволяют значительно экономить место при монтаже. Реле имеют симисторный выход (TRIAC).

а) управление однофазной электрической нагрузкой: лампы накаливания, нагревательные элементы, катушки клапанов, соленоидов, электромагнитов;

б) управление регулирующими клапанами (задвижками) без использования ПБР (пускатель бесконтактный реверсивный) посредством двух однофазных твердотельных реле совместно с регуляторами, работающими по принципу «больше − меньше».

Таблица 1.7

Варианты исполнения

Коммутируемое напряжение	Напряжение управления	Номинальный рабочий ток / Модификация реле
5 А	10 А	15 А
440 V AC	3…32 V DC	MDO 544 ZD 3	MD 1044 ZD 3	MD 1544 ZD 3

блок контроля перехода через 0

или

RU

U

нагрузка

нагрузка

-

+

~

~

Рис. 1.22. Схема включения MDxxxxZD 3

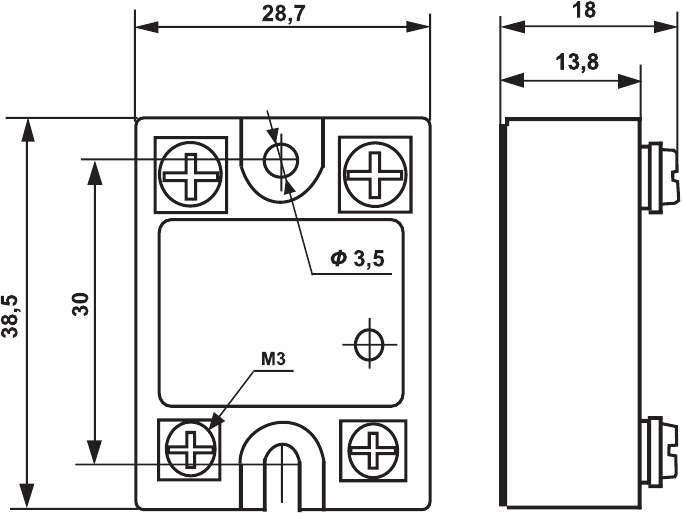

Рис. 1.23. Габаритные размеры MDxxxxZD 3

Структура условного обозначения:

MD 1044 XXX

M – тип корпуса твердотельного реле «М»;

D – количество фаз «D»: однофазное;

10 – номинальный рабочий ток, А: 5;10;15;

44 – номинальное коммутируемое напряжение, В: «44»: 440 V AC;

XXX – тип управляющего сигнала и коммутируемого напряжения (ZD 3 – управление 3…32 V DC, коммутация напряжения постоянного тока).
