Виды. Разрезы. Сечения

Изображение предметов на чертеже.

ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ

Проекционное черчение рассматривает построение изображений пространственных предметов на плоскости и имеет важное значение при изучении курса инженерной графики.

На чертежах изображения предметов выполняются по способу прямоугольного проектирования, изложенном в курсе начертательной геометрии, с применением условностей, установленных правилами ГОСТ 2.305 – 2008 и других Государственных стандартов ЕСКД.

Прямоугольные проекции, построенные с применением указанных условностей, в ГОСТе называют изображениями. Для аксонометрических проекций, помимо прямоугольного, может применяться косоугольное проецирование.

В отличие от начертательной геометрии, где изображаются оси проекций, при выполнении чертежей применяется безосная система (без указания осей проекций и линий проекционной связи).

На чертежах в качестве баз для построения и определения формы и размеров изображения используются контуры, оси и центры симметрии проектируемого предмета. Вычерчивание изображения следует начать с проведения осей, нахождения центров симметрии и проведения линий видимого контура, от которых откладывают размеры и ведут построения.

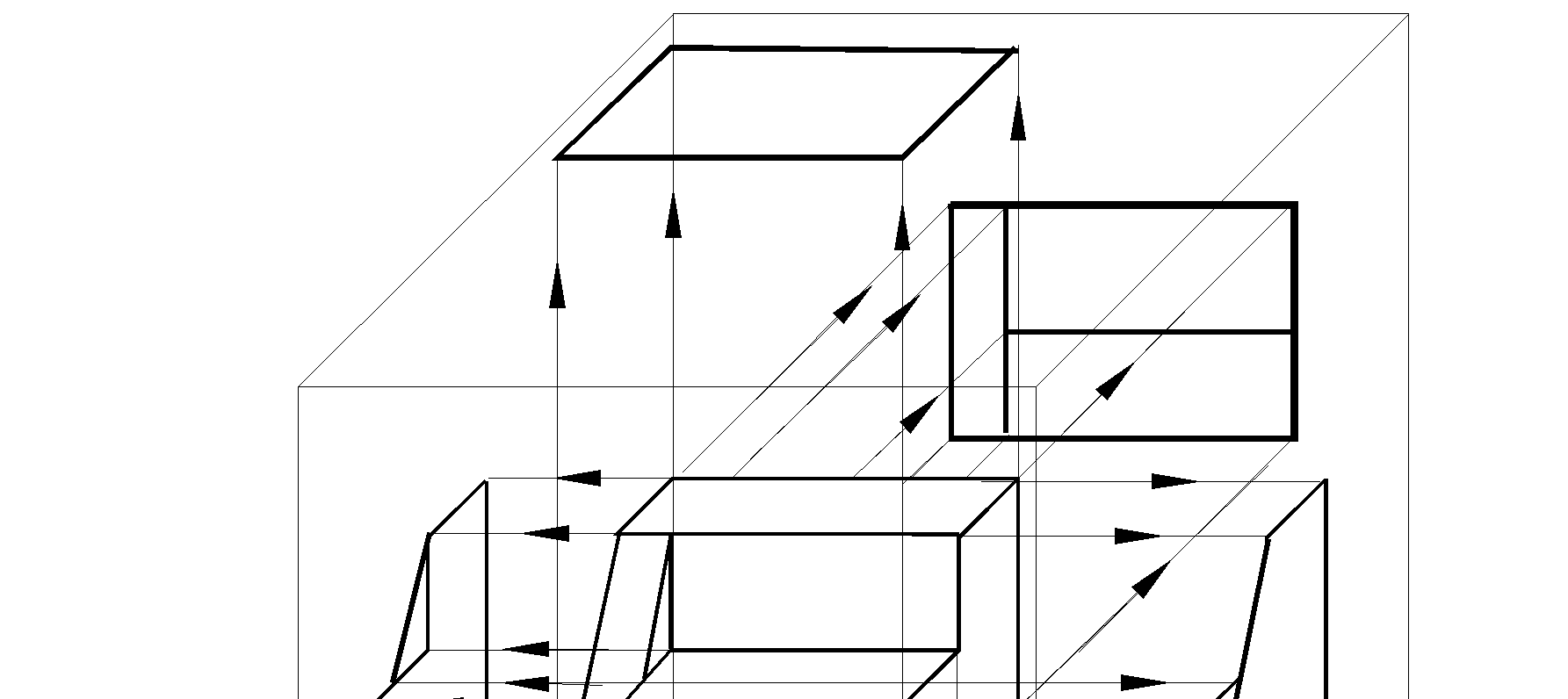

Рис. 3.1

При выполнении технических чертежей изображения предметов должны выполняться по методу прямоугольного проецирования. При этом предполагается, что предмет расположен между наблюдателем и соответствующей плоскостью (рис. 3.1).

За основные плоскости проекций принимают шесть граней куба, которые разворачивают и совмещают с плоскостью так, как показано на рис. 3.2, причем грань 6 допускается размещать рядом с гранью 4. Изображения на фронтальной плоскости проекций называется главным. Относительно этой плоскости проекций предмет следует располагать так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета.

Рис. 3.2

Все изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы и сечения.

Видом называется изображение обращенной к наблюдателю видимой части поверхности предмета. Расположение видов на чертеже показано на рис. 3.2.

Разрезом называется изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. На разрез показывается то, что получается на секущей плоскости и что расположено за ней. Допускается изображать не все, что расположено за секущей плоскостью, если этого не требуется для понимания конструкции предмета. На чертеже предмет в разрезе заштриховывают.

Сечением называется изображение, получающееся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что находится непосредственно в секущей плоскости.

Разрезы и сечения выявляют внутренние очертания изображаемого предмета.

Количество изображений (видов, разрезов, сечений) на чертеже должно быть наименьшим, но достаточным для полного понимания формы и размеров предмета. Это значит, что в каждом отдельном случае от исполнителя чертежа требуется, грамотно используя условные обозначения, знаки и надписи, согласно требованиям государственных стандартов, выбирать и располагать виды, разрезы и сечения так, чтобы свести к минимуму графические построения.
