Сечения. Разрез, служащий для выявления формы предмета лишь в отдельном ограниченном месте, называется местным и отделяется от вида сплошной волнистой тонкой линией

Местные разрезы

Разрез, служащий для выявления формы предмета лишь в отдельном ограниченном месте, называется местным и отделяется от вида сплошной волнистой тонкой линией.

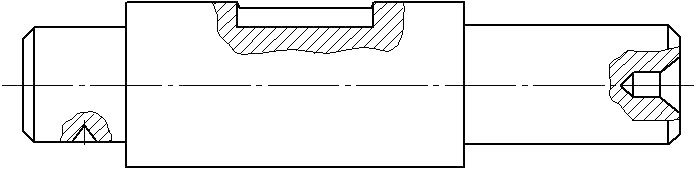

Местный разрез выделяется на виде сплошной волнистой линией

(рис. 3.13) или сплошной тонкой линией с изломом. Эти линии не должны совпадать с какими-либо линиями изображения.

Рис. 3.13

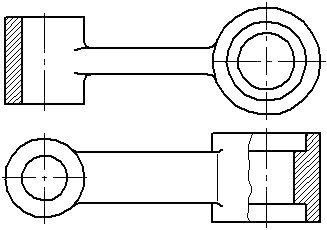

Если местный разрез выполняется на части изображаемого предмета, представляющей собой симметричную фигуру (рис. 3.14) где разделяющей линией служит ось симметрии, то местный разрез с видом может разделяться этой осевой линией или линией обрыва.

Рис. 3.14

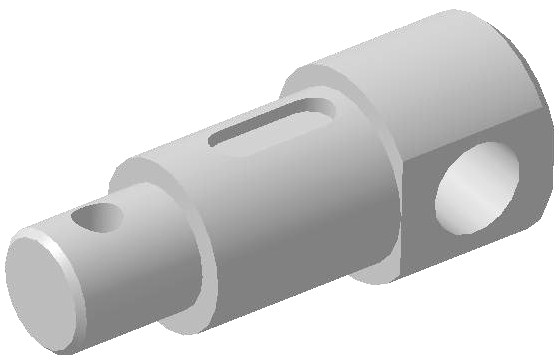

Сечением называется изображение фигуры, получающееся при мысленном рассечении предмета одной или несколькими плоскостями. Секущие плоскости нужно выбирать так, чтобы получились нормальные поперечные сечения. В отличие от разреза на сечении показывается только то, что расположено непосредственно в секущей плоскости, а все, что расположено за ней, не изображается (рис. 3.15).

Рис. 3.15

Сечения, не входящие в состав разреза, разделяют на вынесенные и наложенные.

Вынесенные сечения располагаются на свободном поле чертежа и более предпочтительны для однозначного чтения чертежа. Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями (рис. 3.15). Не обозначают вынесенные сечения, когда их располагают на линии сечения, если они имеют ось симметрии. При этом положение секущей плоскости показывают штрихпунктирной линией. В случае расположения сечения на свободном месте их обозначают аналогично разрезам (рис. 3.15, сечение А–А). Сечения необходимо обозначать, даже если они находятся в проекционной связи (рис. 3.15,сечение Б–Б).

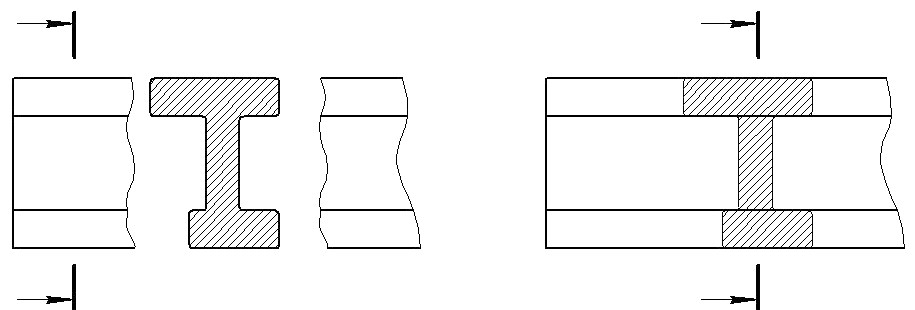

Наложенные сечения располагаются непосредственно на изображении предмета (рис. 3.16,б и рис.3.17, б ). Вынесенные сечения могут располагаться не только на свободном поле чертежа (рис. 3.15), но и в разрыве изображения предмета (рис. 3.16, а и рис. 3.17, а). Вынесенное симметричное сечение может располагаться в непосредственной близости от изображения, причем его ось симметрии должна совпадать с положением секущей плоскости и пересекать контур изображения предмета.

а б

Рис. 3.16

а б

Рис. 3.17

На чертежах для несимметричных сечений, расположенные в разрыве (рис. 3.17, а) или наложенных сечениях (рис. 3.17, б), линии сечения обозначают разомкнутой линией со стрелкой, но буквами не обозначают.

Несимметричное сечение по построению и расположению должно соответствовать направлению, указанному стрелками (рис. 3.17).
