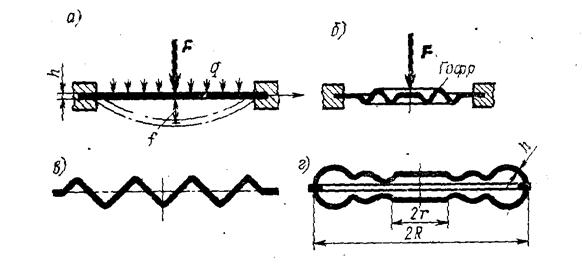

Мембраной называют тонкую упругую, чаще всего круглую, плоскую или гофрированную пластину, закрепленную по краям. Она бывает металлической или неметаллической (рис. 10.9).
Мембраны применяют в качестве упругих элементов в муфтах, чувствительных элементов систем для измерения давления, в микрофонах, телефонах, тормозных устройствах.
Под действием газа, жидкости или сосредоточенной силы (рис. 10.9, а) мембрана прогибается и в ней возникают деформации изгиба и растяжения. Для уменьшения растягивающих напряжений мембраны выполняют гофрированными. Плоские мембраны имеют большую жесткость и очень малый прогиб. В гофрированных мембранах концентричные волнообразные складки (гофры) могут быть выполнены различного профиля (рис. 10.9, б, в)–синусоидального, пилообразного, трапецеидального. Эти мембраны отличаются большей надежностью и чувствительностью, их конструкция допускает значительные деформации. Упругая характеристика гофрированной мембраны может быть линейной, затухающей и возрастающей, ее получают путем подбора формы, глубины и числа гофр, материала, толщины и диаметра мембраны.
Две гофрированные мембраны, сваренные или спаянные по буртику, образуют мембранную коробку (рис. 10.9, г), которая позволяет увеличить чувствительность упругого элемента. Мембранные коробки по использованию делят на манометрические, анероидные и наполненные. Внутренняя полость манометрических коробок соединена со средой, давление которой (избыточное или вакуум) необходимо измерить. В анероидных коробках из внутренней полости откачивают воздух до разрежения 0,1…0,2 МПа. Они измеряют абсолютное давление воздуха в барометрах и высотомерах. В наполненной мембранной коробке внутренняя полость заполнена азотом или парами эфира. Такие коробки применяют в термометрах и терморегуляторах.
б
г
а
в
Рис. 10.9
Металлические мембраны изготавливают из нержавеющих сталей, фосфористой и бериллиевой бронз, биметаллов, неметаллические – из резины, кожи, пластмасс, прорезиненного шелка. Толщина металлических мембран составляет 0,06 … 1,5 мм, а неметаллических – 0,1 … 3 мм. Неметаллические мембраны менее долговечны, их свойства сильно зависят от температуры и времени эксплуатации (старение свойств).
Сильфонами называются тонкостенные цилиндрические сосуды, стенки которых имеют волнообразные складки (гофры) (рис. 10.10). Они применяются для измерения давления, герметизации подвижных соединений, в качестве сосудов переменной емкости (рис. 10.10, а), упругих соединений трубопроводов (рис. 10.10, б). Под действием сил F, приложенных к крайним сечениям внутреннего или внешнего давления, стенки сильфона деформируются и изменяется его длина.
Конструкции, основные параметры и размеры сильфонов определяются ГОСТами. По сравнению с мембраной сильфоны имеют большие габариты и более сложны в изготовлении. Их диаметр равен 8 … 150 мм и толщина стенок– 0,1 … 0,5 мм. Сильфоны изготавливаются цельнотянутыми или паяными из латуни Л80, бериллиевых бронз БрБ2, БрБ2,5, нержавеющей стали Х18Н10Т и других материалов.

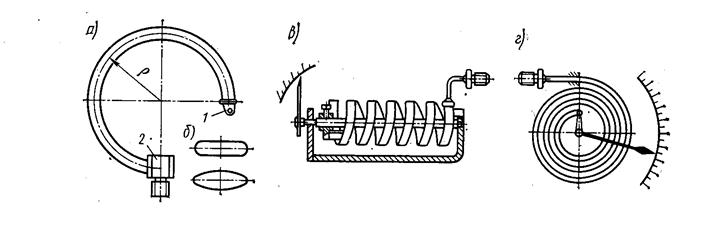

Трубчатые пружины применяют для измерения избыточного давления или вакуума. Манометрическая пружина Бурдона представляет собой изогнутую по дуге окружности полую трубку (рис. 10.11,а) эллиптического или овального сечения (рис. 10.11, б). Свободный конец 1 трубки запаян и связан с передаточным механизмом, а другой конец 2 соединен с измеряемой средой. Под действием давления или разрежения трубка меняет свою кривизну, свободный конец трубки перемещается пропорционально величине давления.
б
а
Рис. 10.10
Рис. 10.11
г
в
б
а
К трубчатым пружинам относят и винтовую (геликоидальную) пружину (рис. 10.11, в), и пружину спиральной формы (рис. 10.11, г). Многовитковые трубчатые пружины могут без передаточного механизма отклонять стрелку на угол более 360°. По сравнению с одновитковыми пружинами они сложнее в изготовлении и имеют большие температурные погрешности. Изготавливают трубчатые пружины из латуни Л80 или бронзы. Вследствие сложности изготовления многовитковые трубчатые пружины используются редко.
