Управляемые муфты

С помощью управляемых, называемых также сцепными, муфт можно в процессе работы соединять и разъединять валы.

Муфты с ручным управлением в дистанционно управляемых системах, системах автоматики, различных приводах периферийных устройств ЭВМ практически не применяются. При этом используют муфты управляемые дистанционно с помощью электрических сигналов малой мощности.

Из управляемых сцепных муфт наиболее применимы электромагнитные фрикционные и порошковые, обладающие высоким быстродействием и возможностью регулирования передаваемого момента. Эти муфты используются дополнительно в качестве предохранительных и тормозных устройств.

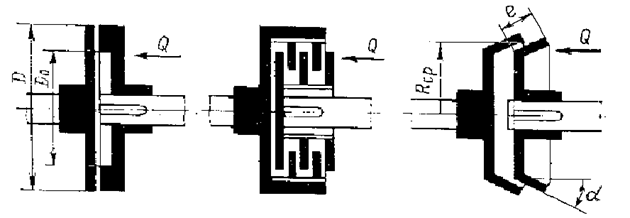

Управление электромагнитом кулачковых (зубчатых) муфт связано с рядом трудностей, обусловленных плавным сцеплением и расцеплением полумуфт, что возможно только при равенстве их угловых скоростей. Наиболее широко используются фрикционные электромагнитные муфты. Они обеспечивают плавное сцепление и расцепление валов при любых скоростях. В этих муфтах для соединения валов используются силы трения между поверхностями полумуфт. Принципиальные схемы фрикционных муфт показаны на рис. 12.7. Левые полумуфты закреплены на валах неподвижно, а правые являются подвижными (шлицевое, шпоночное соединение) или имеют подвижные элементы. В зависимости от формы рабочих поверхностей различают фрикционные муфты: дисковые – однодисковые (рис. 12.7, а) и многодисковые (рис. 12.7, б); конусные (рис. 12.7, в).

Многодисковые муфты получили наибольшее распространение благодаря плавности включения, небольшим габаритам при передаче больших моментов. Оптимальное число дисков 6 … 10.

в

б

а

Рис. 12.7

В конусных муфтах (см. рис. 12.7 в) угол a не должен быть меньше угла трения для предотвращения заклинивания и облегчения расцепления, для металлических поверхностей a ³ 8 … 15°.

Необходимая сила прижатия дисков

Q = (T / R_cp)∙f∙n, (12.1)

где Т – передаваемый муфтой момент; R_cp – средний радиус поверхностей трения; n – число поверхностей трения; f – коэффициент трения, принимаемый для стали по металлокерамике f = 0,1 … 0,4; для стали по стали при наличии смазки f = 0,08.

Осевая сила включения конусной муфты

Q = (T∙sina/R_cp)∙f. (12.2)

Для повышения коэффициента трения рабочие диски изготавливают из фрикционных материалов на основе металлических порошков.

Сила прижатия дисков или конусов создается электромагнитом, встроенным в левую полумуфту, на обмотку которого подается напряжение через скользящие контакты – кольца и счетки.

Конструкции многодисковых фрикционных муфт нормализованы. Их используют при мощностях до 250 Вт и частотах вращения до 4000 об/мин, время срабатывания 28 … 200 мс. Однодисковые муфты проще по конструкции, но габариты их сравнительно велики.

Порошковые муфты отличаются малой инерционностью, быстродействием (время срабатывания 5 … 50 мс), возможностью управлять передаваемым моментом и независимостью величины передаваемого момента от скорости.

Муфта состоит (рис. 12.8) из трех основных частей: неподвижного корпуса 1 и двух полумуфт 2, 3. Полумуфты свободно вращаются внутри корпуса. Пространство между полумуфтами заполнено ферромагнитной массой 4 в жидком или порошкообразном виде (смесь из мелкодисперсных частиц карбонильного железа и наполнителя в виде талька или графита). Катушка 5 электромагнита располагается в одной из полумуфт или в корпусе.

Рис. 12.8 Рис. 12.9

Если электромагнит не включен (при нулевой напряженности магнитного поля), то вязкость ферромагнитной массы 4 небольшая и полумуфты механически не связаны. При подаче сигнала управления на катушку электромагнита и прохождении магнитного потока через рабочие зазоры ферромагнитные частицы намагничиваются и располагаются вдоль силовых линий. Вязкость ферромагнитной массы увеличивается, механически связывая полумуфты. При увеличении интенсивности магнитного поля растут вязкость массы 4 и величина передаваемого момента. Жидкостные муфты работают плавнее, чем порошковые, но требуют более совершенных уплотнений.

Конструкции порошковых муфт нормализованы (серия БПМ) и подбираются по передаваемому моменту и частоте вращения вала.

Использование пьезокристаллических муфт позволяет увеличить быстродействие при соединении валов до 0,2 мс, что особенно важно в системах управления, обработки информации. Принцип их действия основан на изменении размеров пьезокристалла под действием постоянного тока (рис. 12.9). При подводе постоянного тока к кристаллам 1 происходит увеличение размеров полумуфты 2, выборка зазоров между ней и полумуфтой 3 и передача вращения за счет сил трения.

Зазор между полумуфтами ограничивается микронными изменениями размера кристаллов. Отсюда высокие требования к точности взаимного расположения осей соединяемых валов, к точности изготовления элементов муфты и наличие вследствие малых зазоров между полумуфтами тормозного момента при нулевом сигнале управления.
