Управление ИБП

Для настройки каждого ИБП индивидуально, вам необходимо на навигационной панели выбрать элемент «Status» и в правой части ок-на дважды щелкнуть левой кнопкой мыши по интересующей вас сис-теме (см. рис. 5.39-2). В появившемся окне вы можете просмотреть параметры ИБП и выполнить его настройку (рис. 5.43). Возможны два

варианта просмотра параметров: обычный (по умолчанию) и расши-ренный. Для выбора расширенного варианта просмотра, включите па-

раметр «Show advanced items».

Рис. 5.43. Свойства ИБП

В расширенном режиме просмотра, окно выглядит следующим образом (см. рис. 5.44).

Для того чтобы обновить отображаемую информацию, нажмите по надписи «Refresh Data». Для применения внесенных изменений, нажмите кнопку «Apply». Для просмотра интересующей вас страницы свойств, выберите её название слева. В зависимости от используемого ИБП, содержимое страниц может быть различно. Рассмотрим некоторые их них.

Рис. 5.44. Расширенный режим просмотра свойств ИБП

На странице Admin Information (административная информация) расположены текстовые строки, описывающие расположение ИБП (Location), контактную информацию (Contact) и примечания (Notes) (см. рис. 5.45). Эти данные используются, в том числе при отправке сообщений по электронной почте.

На странице UPS Status (информация о ИБП) расположены сле-дующие параметры (см. рис. 5.46):

• UPS Load (Нагрузка ИБП).

• UPS Status (Состояние ИБП).

• Internal Temperature (Внутренняя температура).

• Output Voltage (Выходное напряжение).

• Input Voltage (Входное напряжение).

• Output Frequency (Выходная частота).

Рис. 5.45. Административная информация

Рис. 5.46. Статус ИБП

На странице Battery Status (информация об аккумуляторе) распо-ложены следующие параметры (см. рис. 5.47):

• Capacity (Емкость аккумулятора).

• Battery Status (Состояние аккумулятора).

• Battery Voltage (Напряжение аккумулятора).

• Runtime Remaining (Оставшееся время работы от аккумулятора при неизменной нагрузке).

• Battery Replaced (Дата замены аккумулятора).

Рис. 5.47. Статус аккумулятора

На странице Power Parameters (параметры электропитания) распо-ложены следующие параметры (см. рис. 5.48):

Рис. 5.48. Параметры электропитания

• High-Transfer Voltage (верхняя граница напряжения для пере-ключения на аккумулятор).

• Low-Transfer Voltage (нижняя граница напряжения для переклю-чения на аккумулятор).

• Sensitivity (Чувствительность).

• Nominal Output Voltage (Номинальное выходное напряжение).

• Audible Warning (Состояние для звукового сигнала).

На странице Power Failure (отключение электропитания) в верхней части находится параметр, определяющий, когда необходимо начи-нать процедуру завершения работы ОС при отключении электричест-

ва (см. рис. 5.49):

Рис. 5.49. Отключение электропитания

• Immediately (немедленно).

• After UPS has been on battery for X minute(s) (после работы на ак-

кумуляторе в течении X минут).

• At runtime limit (поддерживать нагрузку на батареи, сколько это возможно для корректного завершения работы ОС).

В нижней части находится параметр, определяющий условия для включения нагрузки, подсоединенной к ИБП при возобновлении элек-тропитания:

• Immediately (немедленно).

• After the following occur: (после возникновения следующих собы-

тий:)

• Battery charges to X % (после зарядки аккумулятора до X %).

• And the elapsed time is Y seconds (и прошло Y секунд).

• Never (Никогда. Только вручную).

На странице Shutdown Type (Тип выключения) можно определить, как завершать работу ОС (см. рис. 5.50):

Рис. 5.50. Тип завершения ОС

• Shutdown (До появления надписи «Теперь компьютер можно безопасно выключить»).

• Shutdown and Off (Завершение работы ОС и выключение компь-ютера).

• Hibernation (Спящий режим). Этот вариант доступен, если этот режим разрешен в ОС.

На странице Self-Test (Самотестирование) можно увидеть дату по-следнего самотестирования и его результат (см. рис. 5.51). Кроме того, можно запустить самотестирование вручную (кнопка «Self-Test»).

На странице UPS Calibration (Калибрование ИБП) можно увидеть дату последнего калибрования и его результат (см. рис. 5.52). Кроме того, можно запустить или остановить калибрование (кнопки «Start», «Stop»). При калибровании, ИБП переходит на аккумуляторную бата-рею и начинает питать от неё подключенную нагрузку. При этом за-меряется время разрядки аккумулятора при текущей нагрузке.

Компания APC рекомендует проводить калибрование не чаще од-ноного–двух раз в год. При калибровании ИБП должен быть подклю-чен к типичной для него нагрузке.

Рис. 5.51. Самотестирование

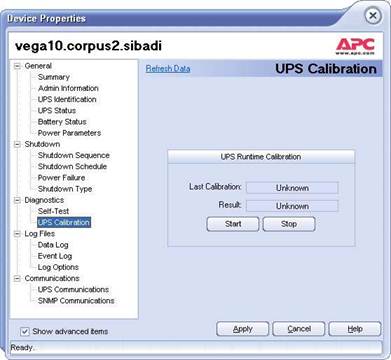

Рис. 5.52. Калибрование ИБП

На странице Data Log (Журнал регистрации данных) можно про-смотреть зафиксированные значения всех параметров ИБП (см. рис. 5.53).

Рис. 5.53. Журнал регистрации данных

На странице Event Log (Журнал регистрации событий) можно просмотреть зафиксированные в работе ИБП события (см. рис. 5.54).

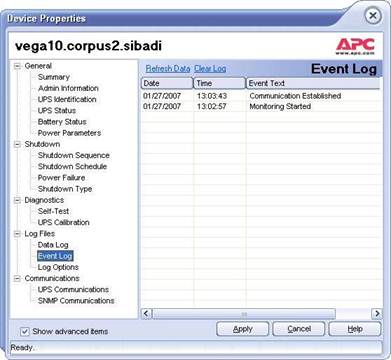

Рис. 5.54. Журнал регистрации событий

На странице Log Options (Настройки журналов регистрации) мож-но задать параметры вышеописанных журналов либо вообще отключить их (см. рис. 5.55).

Рис. 5.55. Настройки журналов регистрации
