Пружинные измерительные головки

Пружинные измерительные головки являются наиболее точными рычажно – механическими приборами. Они выпускаются трех типов:

ИГП – микрокаторы;

ИПМ – микаторы (малогаборитные);

ИРП – миникаторы.

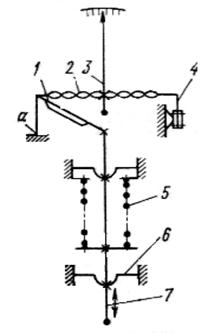

В качестве чувствительного элемента в этих приборах (рис. 5.7,а) используется специальная ленточная пружина 2, завитая спирально от середины в разные стороны и закрепленная по концам на плоских пружинах. К середине пружины приклеена стрелка 3. Перемещение измерительного стержня 7 вызывает изменения длины пружины 2 и поворот ее средней части. Смещение стрелки относительно шкалы прибора пропорционально перемещению измерительного стержня. Преимущества пружинных передач: высокая чувствительность ленточных пружин, обеспечивающая большую точность измерений, отсутствие внешнего трения и минимальная разность прямого и обратного хода.

Ленточная пружина 2 закреплена на угольнике 1 и консольной пружине 4, установленной на угловом выступе. Изменяя положение пружины 4 с помощью винта, регулируют натяжение ленточной пружины и устанавливают прибор на нуль. Измерительный стержень 7 подвешен на мембранах 6 и жестко связан с угольником 1. Перемещение стержня вызывает поворот угольника вокруг точки «а» и растяжения пружины. Измерительное усилие создается пружиной 5.

аб

Рис. 5.7. Схема и внешний вид микрокатора ИГП

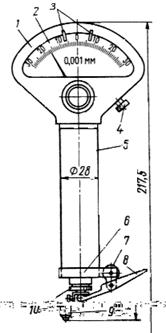

Внешний вид микрокатора представлен на рис. 5.7, б. Они применяются для высокоточных относительных измерений размеров, а также отклонений формы изделий со стойками С–1 и С–2 и приспособлениями, имеющими присоединительный диаметр 28 мм.

Микаторы (рис. 5.8) могут быть использованы в качестве отсчетных устройств в различных приборах и приспособлениях. Назначения узлов и деталей в этих приборах такое же, как и у микрокаторов. Отличие заключается в малых габаритах и меньшем диаметре гильзы (8мм).

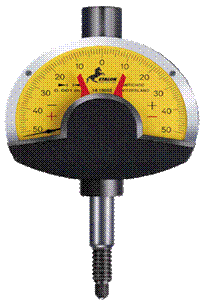

Рис. 5.8. Микатор

Рис. 5.9. Миникатор

Миникаторы (рис. 5.9.) предназначены для измерений в труднодоступных местах изделий. Они представляют собой рычажно–пружинные головки бокового действия с перемещением измерительного стержня перпендикулярно к плоскости шкалы.
