Скобы с отсчетным устройством

Скобы с отсчетным устройством (ГОСТТ 1198) предназначены для точных измерений наружных размеров изделий методом сравнения с мерой с пределами измерений до 1000 мм. Скобы выпускаются двух типов:

СИ – индикаторные, оснащенные измерительной головкой с ценой деления 0,01 мм и диапазоном измерений 3 мм;

СР – рычажные со встроенным в корпус отсчетным устройством с ценой деления 0,002 мм и диапазоном измерений ± 0,14 мм.

Индикаторные скобы имеют корпус 3 (рис. 5.11) с теплоизоляционными накладками 4. В корпус установлен индикатор 2 часового типа, подвижная пятка 1 и сменная передвижная пятка 6.

Рис. 5.11. Скоба индикаторная

Диапазон перемещения подвижной пятки равен 50 мм. Основная допускаемая погрешность изменяется от 5 до 20 мкм в зависимости от типо- размера скобы и длины используемого участка шкалы индикатора.

Внешний вид индикаторных скоб представлен на рис 5.12.

Рис. 5.12. Внешний вид индикаторных скоб

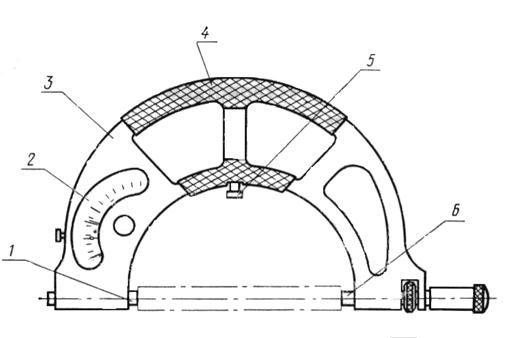

Рычажные скобы (рис. 5.13) состоят из корпуса 3, в котором размещено отсчетное устройство 2 со шкалой, указателями поля допуска и стрелкой. В корпусе также размещены подвижная пятка 1, связанная с отсчетным устройством, и неподвижная в процессе измерения пятка 6, которая имеет возможность перемещаться при перенастройке на нужный размер. Пределы измерения скоб меняются через 25 мм от 0 до 150 мм. Основная допускаемая погрешность не превышает 2 мкм.

Рис. 5.13. Скоба рычажная
