Отсчетным устройством

Измерительные головки с электронным

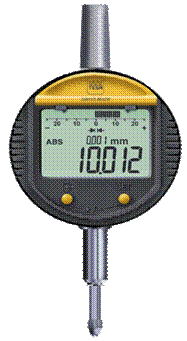

Наиболее перспективным направлением в совершенствовании измерительных головок является создание их с электронным отсчетным устройством. Так электронные индикаторы типа TESA DIGICO 20 (рис. 5.10, а) имеют пределы измерения от 0 до 12.5 мм и цену деления 0,01 мм или 0,001 мм. Кроме того, они имеют целый ряд преимуществ:

имеется аналоговая и цифровая шкалы;

клавиатура и дисплей поворачиваются на 270°;

имеется выбор между прямым и сравнительным измерением;

шкала устанавливается на 0 или любое выбранное при измерении значение в режиме прямого измерения;

при работе в режиме сравнительного измерения возможна установка на 0 в любом месте диапазона измерения;

возможно запоминание значения с помощью функций "Наибольшее значение", "Наибольшее значение минус», «Наименьшее значение";

переустановка памяти по текущему значению;

предварительная настройка на выбранное значение для сравнительного измерения;

измерительный стержень защищен резиновой оболочкой.

а

б

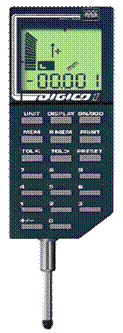

Рис. 5.10. Электронная измерительная головка

Электронная измерительная головка, представленная на рис. 5.10, б, имеет дополнительные возможности:

возможен ввод данных с помощью клавиатуры;

возможен ввод предельных значений размера или предельных отклонений с помощью символов на дисплее;

имеются дополнительные цвета подсветки дисплея: зеленый, красный и желтый, когда инструмент подключён к сети.
