Понятие о размерах, допусках и отклонениях

Что такое размер, как размеры подразделяются по на­значению?

Размер - это основная характеристика деталей, соединений и изделий в целом. По назначению размеры подразделяются:

- размеры на величину и форму деталей;

- координирующие размеры;

- габаритные размеры;

- сборочные размеры;

- монтажные размеры;

- технологические размеры.

Какие бывают виды размеров, оценивающих величину и форму детали?

Для изготовления деталей на чертежах наносят следующие виды размеров:

- внутренние (охватывающие) размеры - это диаметр отверстия, ширина паза, канавки и т.д. (рис.1);

- наружные (охватываемые) размеры - это диаметр вала, шири­на выступа или буртика, габаритные размеры и т.д. (рис.2);

Термины «отверстие» и «вал» условно применимы и к другим наружным и внутренним поверхностям или элементам, не обязательно цилиндрическим (например, паз - «отверстие», шпонка - «вал», рис.3);

- остальные размеры - это глубина отверстия паза, высота выступа, которые нельзя отнести ни к внутренним, ни к наружным размерам (рис. 4);

- угловые размеры (рис.5);

- радиусные размеры (рис.6);

- прочие размеры - это длина резьбовой части детали (рис.7, а); участки различной шероховатости поверхности (рис.7, б); участки термообработки (рис.7, в); отделки, покрытия и т.д. (рис. 8, 9).

Рис.1. Внутренние размеры

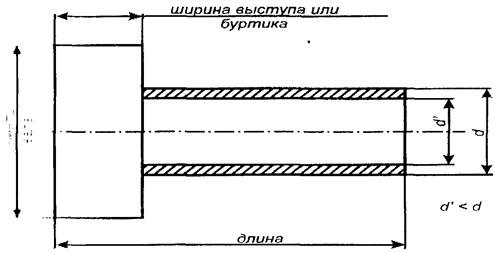

Рис.2. Наружные размеры

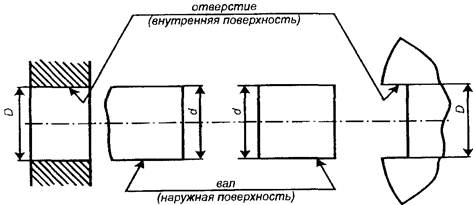

Рис.3. Размеры отверстия и вала

Рис.4. Остальные размеры

Рис.5. Угловые размеры

Рис.6. Радиусные размеры

Рис.7. Прочие размеры

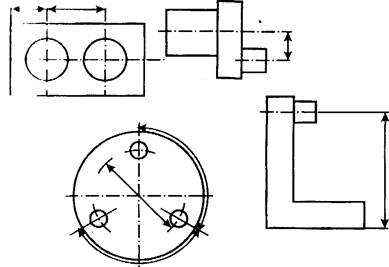

Рис. 8.Размеры, определяющие положение осей

Рис.9. Размеры сложных поверхностей

Какие единые термины и определения, относящиеся к размерам, установлены Единой системой допусков и посадок (ЕСДП)?

Согласно ГОСТ 25346 - 82, размер - это числовое значение ли­нейной или угловой величины (диаметр, длина и т.д.) в выбранных еди­ницах измерения. Номинальным (D, d, L и др.) называется размер, ука­занный на чертеже детали, значение которого определяется, исходя из функционального назначения детали, путем расчета (на прочность, же­сткость, точность и т.д.) или выбирается из конструктивных соображе­ний. Любой размер, полученный в результате расчета или выбранный из каких-либо соображений, должен быть округлен до ближайшего, как правило, большего значения нормальных линейных размеров по ГОСТ 6639 - 69 и уже в таком виде может быть нанесен на чертеж как номи­нальный размер.

Номинальный размер соединения является общим для отверстия и вала, образующих соединение (D=d) (рис.10, а). В действительности, в указанном соединении (подшипнике скольжения) вал имеет несколько меньший диаметр, чем диаметр отверстия подшипника, иначе вал не будет вращаться из-за отсутствия зазора (рис. 10, б).

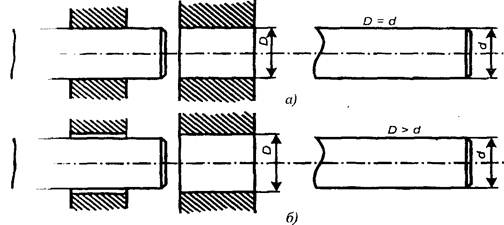

Рис.10. Номинальный размер соединения

Действительным (D_i и др.) называется размер, установленный непосредственным его измерением с допустимой погрешностью. Дейст­вительные размеры партии деталей, изготовленных на одном и том же станке, настроенном на заданный размер, будут отличаться один от другого, так как на их величину влияет большее число факторов, не поддающихся учету и регулированию (крепления заготовки, вибрация системы станок – приспособление – инструмент - деталь, неоднородность материала и неодинаковость припусков заготовок, колебание температуры в зоне обработки и т.д.). Избежать рассеяния действительных размеров при обработке невозможно, поэтому величину рассеяния ограничивают установлением наибольшего и наименьшего допустимых предельных размеров.

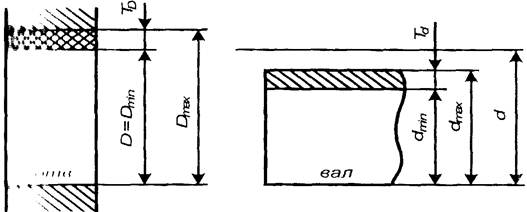

Рис.11. Предельные размеры и допуск

Предельные размеры - это два размера, между которыми дол­жен находиться или которым может равняться действительный размер годной детали. Больший из этих размеров называется наибольшим раз­мером (D_max, d_max), a меньший - наименьшим предельным размером (D_min, d_min) (рис.11).

Что называется отклонением размера?

Отклонение размера - это алгебраическая разность между раз­мером и его номинальным значением. Отклонение может быть положи­тельным, отрицательным и равным нулю.

Алгебраическая разность между предельным и номинальным размерами называется предельным отклонением.

Различают верхнее и нижнее предельные отклонения (рис.12). Верхнее предельное отклонение (отверстия ES, вала es) это:

ES = D_max - D; es = d_max - d.

Нижнее предельное отклонение (отверстия EI, вала ei):

EI = D_min - D; ei = d_min - d.

Таким образом, верхнее отклонение соответствует наибольшему предельному размеру, а нижнее - наименьшему предельному размеру.

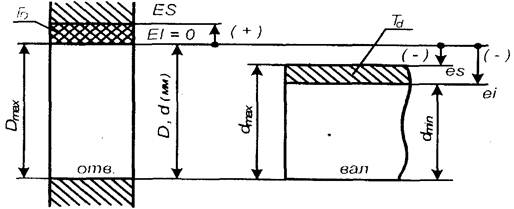

Рис.12. Отклонения размеров и допуск

На основании вышеприведенных уравнений, предельные разме­ры можно вычислять алгебраически путем сложения номинального раз­мера и предельного отклонения:

D_max = D + ES; d_max = d + es;

D_min = D + EI; d_min = d + ei.

Где применяются отклонения, и как они обозначаются?

Отклонения применяются для обозначения размеров на черте­жах. На чертеж детали наносят не два предельных размера (наибольший и наименьший), а номинальный размер с двумя предельными отклонениями в миллиметрах (например, , , ). Предельные отклонения со своими знаками указываются непосредственно после номинального размера более мелким шрифтом: верхнее отклонение несколько выше, а нижнее - немного ниже номинального размера. Отклонение, равное нулю, не указывается, но место его сохраняется (например, , ). Число знаков в отклонении должно быть одинаковое (например, ). Если предельные отклонения одинаковые по абсолютной величине, но разные по знаку, то указывается одно отклонение со знаком «» рядом с номинальным размером и одинаковым с ним шрифтом (например, 20 0,01).
