Расчет уставок I ступени дистанционной защиты

Дистанционная защита трансформатора

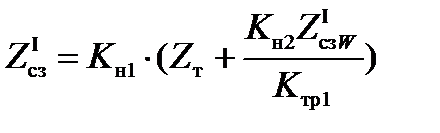

Первичное сопротивление, Ом, срабатывания I ступени дистанцион­ной защиты (ДЗ) определяется условием согласования с уставкой I ступени ди­станционной защиты питающей линии электропередачи:

,

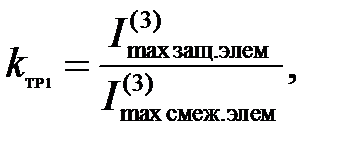

где – коэффициент надёжности, равный 0,85 о. е.; – коэффициент надёжности, равный 0,78о. е.; – комплексное сопротивление защищаемого трансформатора, Ом; – комплексное сопротивление срабатывания I ступени дистанционной защиты смежной линии электропередачи, Ом; – коэффициент токораспределения, о. е., равный отношению тока, протекающего через защиту к току, смежной линии при КЗ в узле конца смежной лини электропередачи

где – ток, протекающий через защиту, при трёхфазном КЗ в максимальном режиме генерации системы в конце питающей ЛЭП, А; – ток, протекающий по смежной линии электропередачи при трёхфазном КЗ в максимальном режиме генерации в конце этой ЛЭП, А.

Вторичное сопротивление, Ом, срабатывания реле

Уставка выставляется на терминале с помощью программы «EKRASMS».

Уставки , выбираем с помощью характеристики срабатывания реле сопротивления (рис. 4.1) или по формулам:

,

где – уставка по оси реактивного сопротивления, Ом;

– уставка по оси активного сопротивления, Ом;

– уставка по полному сопротивлению, Ом.

Углы наклона характеристики срабатывания реле сопротивления (рис. 4.1):

– наклон правой части характеристики (отcчет против часовой стрелки от оси R), эл. град.

– наклон нижней части характеристики (отсчет против часовой стрелки от оси R), эл. град., рекомендуемое значение ;

– наклон левой части характеристики (отcчет против часовой стрелки от оси R), эл. град., рекомендуемое значение .

Выставить полученные значения уставок или принять рекомендуемые минимально возможные уставки.

Рис. 4.1. Характеристика срабатывания реле сопротивления

I ступени дистанционной защиты

Коэффициент чувствительности

=
