Лабораторная работа № 2. Подпишите населенные пункты - административные центры областей, краев, республик РФ

Подпишите населенные пункты - административные центры областей, краев, республик РФ.

Аналогично п. 5 подпишите основные населенные пункты. В атрибу­тивной таблице слоя «Населенные пункты» административные центры име­ют значение «с» в поле CAPITAL.

8. Создайте макет карты Белгородской области и прилегающих территорий в масштабе 1:3 000 000.

Макет карты служит для подготовки созданной карты к печати или экспорту в другой формат. В макете карты будет отображена та часть карты, которая уместится на листе заданного формата при печати или экспорте. Для создания макетов карт в АгсМар используется «Вид компоновки». Переход в режим вида компоновки осуществляется при помощи меню «Вид → Вид компоновки» или путем нажатия на кнопку в левом нижнем углу об­ласти данных. Посмотрите, как изменилась область отображения данных (рис. 1.10).

Вид данных Вид компоновки

Рис. 1.10 Области отображения данных

Добавьте в компоновку заголовок карты. Меню «Вставка -> Заголо­вок». Название карты: «Карта-схема Белгородской области и прилегающих

территорий». Добавьте легенду. Меню «Вставка → Легенда». Выполните шаги, которые предложит мастер создания легенды карты. Легенда должна содержать следующие слои: Дороги, Железные дороги, Населенные пункты, Реки. При помощи мыши перенесите легенду из центра макета карты в ниж­ний правый угол. Добавьте масштаб. Меню «Вставка →Текст масштаба». Таким же способом установите масштабную линейку. При этом качестве единиц измерения используйте километры. Масштаб изображения получился нестандартным. Для макета карты лучше использовать масштабы типа: 1:10 000, 1: 1 000 000, 1: 50 000 000 и т.д. Для установки пользовательского масштаба на названии фрейма данных нажмите правую клавишу мыши и выберите меню «Свойства». В окне «Фрейм данных Свой­ства» на вкладке «Фрейм» данных выберите «Фиксированный масштаб» и установите его равным 1: 3 000 000 (рис. 11). Такой масштаб необходим чтобы контур Белгородской области уместился на стандартном книжном листе А4.

Рис. 11 Установка фиксированного масштаба в свойствах фрейма данных

В макете карты масштаб изменится, изображение увеличится или уменьшится до указанного масштаба. Сохранить сделанные изменения нуж­но в новом документе карты: меню «Файл -> Сохранить как». Сохраните карту под именем mapl.mxd.

Примечание: обратите внимание на то, что собственно данные в файле с расши­рением *.mxd не хранятся! В документе карты содержатся только ссылки на источники данных и способы представления объектов на электронной карте.

9. Экспортируйте созданный макет карты в формат JPG.

Меню «Файл -> Экспорт карты», Имя файла - Белгородская область, Тип файла - JPG, Разрешение 150, затем укажите путь к вашей папке.

При правильном выполнении вы получите карту, аналогичную рис.1.12.

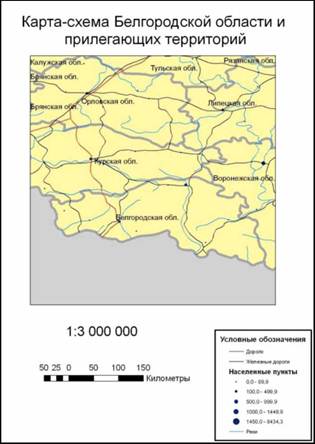

Рис. 12 Карта-схема Белгородской области и прилегающих территорий
