Инструменты редактирования

Главным из перечисленных инструментов можно считать Pencil Tool, так как он объединяет возможности, присущие всем остальным. Например, с его помощью можно нарисо­вать как линию, так и дугу. Однако его главная задача состо­ит не в этом — он предназначен для изменения формы фи­гур, вставленных из трафарета. Пример его использования рассматривался при обсуждении маркеров вершин в пункте «Маркеры фигуры». Модифицирование стандартной фигу­ры является одним из основных и самых быстрых способов получения пользовательской фигуры.

После выбора инструмента Pencil Tool маркеры выделения, находящиеся в вершинах ограничивающего прямоугольни­ка, превратятся в маркеры вершины, боковые маркеры ста­нут точками контроля, а указатель мыши примет вид карандаша. Перемещая маркеры, можно добиться необходимого вида фигуры.

Однако может понадобиться или, наоборот, стать лишней еще одна вершина. Что делать в этом случае? В такой ситуа­ции нужно удалить ненужную или добавить новую верши­ну. Для того чтобы удалить вершину, выделите ее с помощью инструмента Pencil Tool, щелкнув по ней левой кнопкой мыши, и нажмите клавишу Delete. После этого указанная вершина будет удалена, а соседние с ней — соединены прямой. Чтобы добавить новую вершину, нажмите клавишу Ctrl и, удержи­вая ее, укажите инструментом Pencil Tool точку на контуре фигуры, куда нужно вставить вершину. Вместе с новой вер­шиной на половине расстояния до ближайшей уже сущест­вующей вершины фигуры добавится новая точка контроля.

Инструмент Line Tool позволяет рисовать прямые линии. При использовании этого инструмента указатель мыши принимает вид крестика, подчеркнутого линией, а из всех маркеров выделенных фигур остаются только маркеры вершин. Во вре­мя работы с инструментом Line Tool можно заметить деление листа на узлы — при перемещении указателя он двигается не плавно, как в обычных ситуациях, а скачками от узла к узлу. Чтобы нарисовать линию при помощи инструмента Line Tool, нужно выбрать его, нажать левую кнопку мыши и, удержи­вая ее, провести в нужном направлении линию необходимой длины. В работе с этим инструментом существует несколь­ко тонкостей. Например, если удерживать нажатой клави­шу Shift, то угол наклона линии всегда будет кратен 45°.

Для создания ломаной линии, как замкнутой, так и незамк­нутой, также можно использовать инструмент Line Tool. Что­бы создать связанную последовательность отрезков, выпол­ните следующие действия.

1. Выберите инструмент Line Tool.

2. Нарисуйте первый отрезок.

3. Установите указатель мыши в один из концов созданного отрезка. Указатель примет вид крестика.

4. Нарисуйте следующий отрезок.

5. Повторите шаги 3 и 4 для создания нужной фигуры.

6. Для создания замкнутой фигуры проведите линию из конечной точки последнего отрезка в начальную точку первого отрезка.

Замкнутая фигура будет автоматически закрашена белым цветом. Такой метод наиболее удобен, когда требуемая поль­зовательская фигура может быть составлена из нескольких стандартных.

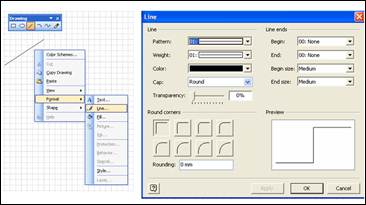

Простая линия может не представлять большого интереса, однако у нее имеется много различных форматов, которые позволяют создавать множество фигур. Для преобразования линии выберите команду Format ► Line. Открывшееся окно Диалога Line содержит параметры, позволяющие изменить толщину линии, ее тип и цвет. Здесь же в разделе Line ends можно отредактировать вид окончания линии. Результат применения выбранных параметров можно увидеть в окне Preview.

Инструмент Arc Tool позволяет рисовать дуги. Каждая дуга представляет собой четверть эллипса, то есть четыре соеди­ненных дуги, нарисованных с соблюдением симметрии, дают эллипс. При выборе этого инструмента указатель примет вид крестика с дугой, изображенной на кнопке инструмента Arc Tool.

Для рисования гладких кривых в Visio используется ин­струмент Freeform Tool. При работе с этим инструментом ука­затель мыши превратится в крестик с изображением глад­кой ломаной линии. В результате применения инструмента получается сплайн, состоящий из множества точек контро­ля, соединенных между собой дугами. После окончания ри­сования фигуры ее можно подправить, добавив или удалив лишние точки контроля. Чтобы удалить точку контроля, необходимо ее выделить (она должна принять сиреневый цвет) и нажать клавишу Delete. Для добавления точки кон­троля нажмите клавишу Ctrl и, удерживая ее, щелкните ле­вой кнопкой мыши. Нужно заметить, что в точку вставки будет добавлен маркер вершины.

Инструменты Ellipse Tool и Rectangle Tool позволяют рисовать прямоугольники и эллипсы, не прибегая к фигурам, которые находятся в трафарете. Эти инструменты также позволяют создавать квадраты и окружности. Для того чтобы нарисо­вать окружность или квадрат, нужно выбрать соответствующий инструмент, нажать клавишу Shift и, удерживая ее, за­дать размер контура.
