Применение Мастера построения трехмерных графиков

Построение векторного графика поверхности

Еще один вид представления поверхности - векторное представление. Оно задается построением коротких стрелочек - векторов. Стрелки обращены острием в сторону нарастания высоты поверхности, а плотность расположения стрелок зависит от скорости этого нарастания.

Для его построения используется шаблон Vector Field Plot (график векторного поля на плоскости). В шаблон необходимо внести имя матрицы M или имя функции двух переменных. Этот график применяется редко из-за трудности построения множества стрелок, для каждой из которых надо рассчитать градиент поля. Этот тип графика особенно подходит для представления электромагнитных, тепловых, гравитационных и иных полей.

На рис. 8.16 показан пример подобного графика.

Для получения достаточного числа отчетливо видных стрелок надо поработать с форматированием графиков. Иначе графики могут оказаться не очень представительными. Так, слишком короткие стрелки превращаются в черточки и даже точки, не имеющие острия, что лишает график наглядности.

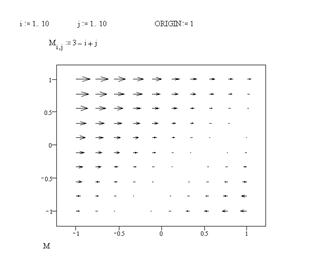

	Рисунок 8.16 - Представление поверхности векторами

Форматирование трехмерных графиков в Mathcad 2000 довольно сложный процесс, поскольку число применяемых для этого параметров достигает многих десятков. Для облегчения задания трехмерных графиков используется специ­альный Мастер, разбивающий процедуру форматирования на несколько этапов.

Вначале надо ввести функцию или матрицу поверхности, как описы­валось выше. Затем в подменю Graph меню Insert следует выбрать команду 3D Wizard. В окне документа появится первое окно Мастера - Plot Type (тип графика), как показано на рис. 8.17.

В этом окне надо указать необходимый тип графика, установив соответствую­щий переключатель. В нашем случае установите переключатель Surface Plot.

После этого, щелкнув на кнопке Далее>, можно перейти к следующему окну Мастера - Appearance (вид), показанному на рис.8.18. В нем надо указать нужный вид графика.

Рисунок 8.17 - Окно определения типа трехмерного графика

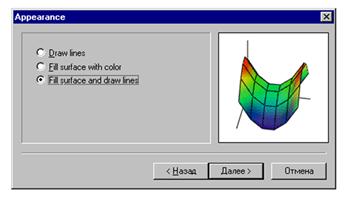

Рисунок 8.18 - Окно определения вида трехмерного графика

Щелкнув на кнопке Далее >, можно вывести последнее окно Мастера - Coloring (задание цветовой гаммы), показанного на рис.8.19. Установите переключатель Color using lighting (цвет определяется высотой). Вместо кнопки Далее > в этом окне появляется кнопка Готово, что указывает на завершение операций с Масте­ром. Щелкните на ней, если введенные параметры вы считаете правильными. Кнопка Назад позволяет вернуться к предыдущему окну, если вы решили изменить заданные ранее параметры. Если вы вообще передумали строить гра­фик, щелкните на кнопке Отмена.

Рисунок 8.19 - Окно определения цветовой гаммы

При работе с Мастером все параметры, которые введены, наглядно отображаются в специальном окне просмотра. По завершении работы с Мастером на месте курсора ввода (красный крестик) появится шаблон трехмер­ного графика.

Пока в шаблоне сам график отсутствует - для его построения надо в месте ввода ввести имя матрицы или имя функции двух переменных. После этого, отведя указатель мыши от поля графика, надо щелкнуть левой кнопкой мыши - график будет тут же построен.

Разумеется, построенный график можно подвергнуть добавочному форматированию всеми возможными способами - растяжением, перемещением, вращениеммышью, уточнением параметров задания осей и т.д.

Высокая наглядность процесса создания трехмерных графиков с помощью Ма­стера делает его применение предпочтительным, особенно для начинающих пользователей. Однако следует отметить, что Мастер реализует не все воз­можности форматирования.
