Картоплесаджалка КСМ-4А





Порядок виконання роботи

ЛАБОРАТОРНО-ПРАКТИЧНА РОБОТА №6

Розділ: Машини для сівби і садіння

Тема: Картоплесадильні машини



Мета роботи: закріпити та поглибити знання з будови й регулювання машин для садіння картоплі. Навчитися підготовляти ці машини на задані умови роботи.



1. Технічне забезпечення

1.1. Картоплесаджалка СН-4Б.

1.2. Макет картоплесаджалки КСМ-4.

1.3. Окремі сошники та висаджувальні апарати машин.

1.4. Навчальні плакати.



2.1. Розглянути агротехнічні вимоги до картоплесаджалок.

2.1. Вивчити призначення: загальну будову саджалок СН-4Б, КСМ-4.

2.2. Розгляньте тип і будову садильних апаратів картоплесаджалок.

2.3. Звернути увагу на будову сошників і пристроїв для загортання бульб.

2.4. Розглянути, як забезпечити норму садіння та необхідної відстані між бульбами в картоплесаджалках.

2.5. З'ясувати, як регулюється глибина садіння і відмінності виконання регулювання в кожній групі машин.

2.6. Звернути увагу на встановлення саджалок на норму висіву добрив.



3. Теоретичні відомості

Тип напівначіпна, агрегатується з трактором класу 1,4; 3,0, ширина захвату 2,8 м, густина посадки, 45-80 тис. шт. на 1 га, робоча швидкість 5-9 км/год, місткість бункера (для картоплі 2300 кг, для добрив 600 кг), глибина посадки 8-16 см, маса 2350 кг.

Призначена для садіння яровизованих або неяровизованих бульб картоплі рядковим способом з міжряддями 60 і 70 см з одночасним внесенням у рядки мінеральних добрив.

Картоплесаджалка складається з рами з причепом, основного і завантажувального бункерів, ковшів-живильників, садильних і туковисівних апаратів, сошників, дискових загортачів, борінки, розпушувачів слідів коліс, двох опорних пневматичних і двох металевих коліс, стабілізаторів руху, механізму передач, гідроциліндрів з маслопроводами, двох гідрофікованих маркерів, електрозвукової сигналізації.

Основний бункер металевий, який має дно, нахилене в бік живильного апарата, і два струшувачі.

Живильний ківш забезпечує рівномірне подавання бульб картоплі із основного бункера до садильних апаратів. Кожен живильний ківш має дві боковини з козирками, розподільник, шнек і дві ворушилки. У кожному живильному ковші встановлено два садильних апарати. Основою кожного садильного апарата є диск, закріплений на приводному валу. З одного боку диска закріплено ложечки, а з іншого – підпружинені затискачі, які підпружиненими пальцями притискуються до ложечок. Пальці відходять від ложечки, коли важіль затискача набігає на шину-копір. Шини прикріплено болтами до рами.



Завантажені в основний бункер 7 бульби картоплі надходять самопливом і під дією струшувача крізь вікна до живильних ковшів 8. Потім ворушилки і шнек спрямовують бульби до ложечок садильних апаратів 4. При обертанні дисків їх ложечки опускаються в живильні ковші і захоплюють по одній бульбі. Після виходу ложечок із шару бульб картоплі у живильному ковші підпружений палець затискача притискується до бульби.

Завантажені в основний бункер 7 бульби картоплі надходять самопливом і під дією струшувача крізь вікна до живильних ковшів 8. Потім ворушилки і шнек спрямовують бульби до ложечок садильних апаратів 4. При обертанні дисків їх ложечки опускаються в живильні ковші і захоплюють по одній бульбі. Після виходу ложечок із шару бульб картоплі у живильному ковші підпружений палець затискача притискується до бульби.

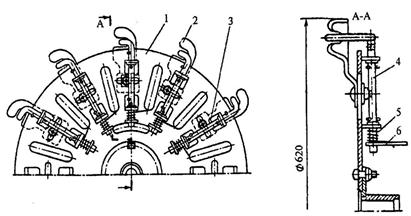

Рисунок 6.1 - Дисковий з ложечками садильний апарат саджалки КСМ-4А:

1 – диск; 2 – ложечка; 3 – кронштейн; 4 – затискач; 5 – пружина; 6 – важіль.



При наближенні диска до сошника 14, важіль пальця затискача набігає на шину-копір, відхиляється і звільнені бульби падають у порожнини сошників, а далі - у борозни.

Рисунок 6.2 - Картоплесаджалка КСМ-4А:

1 – причіпний пристрій; 2 – рама; 3 – бункер з туковисівним апаратом; 4 – садильний апарат; 5 і 6 – маркери; 7 – основний бункер; 8 – живильний ківш; 9 – завантажувальний бункер; 10. розпушувач; 11 – ходове колесо; 12 – стабілізатор; 13 – дисковий загортач; 14 – сошник; 15 – механізм приводу; 16 – опорне колесо.

Одночасно із бункерів з туковисівним апаратом 3 мінеральні добрива через тукопроводи потрапляють у передні частини сошників, а потім на дно борозни. За допомогою поличок сошника добрива присипаються шаром ґрунту, на який потім укладаються бульби. Борозни загортаються ґрунтом за допомогою дискових загортачів 13 і борінок, прямолінійність руху саджалки на схилах забезпечується стабілізаторами 12.
