Вычерчивание плана здания

Стены. В зависимости от назначения здания стены могут возводиться из различных строительных материалов: бетона, естественного и искусственного камня, дерева и т.д.

Стены разделяются на наружные и внутренние. Толщина наружных стен определяется климатическими условиями, т. е. стены защищают внутренние помещения от воздействия внешней среды. Стены могут иметь толщину, мм: из крупных блоков 400...500, из крупных панелей 250...400, из легкобетонных камней 420, из кирпича 510...640.

Внутренние стены могут быть капитальными или перегородками.

Капитальные стены, как правило, выполняются из того же материала, что и наружные. Примыкание внутренних стен к наружным выполняется, как показано на рис. 2.12. Толщина их может быть несколько меньше наружных. Так, капитальные внутренние стены из кирпича могут быть выполнены толщиной 380 мм, т. е. в 1 1/2 кирпича. Кроме того, учитывается размещение в них вентиляционных каналов и дымоходов, и в тех местах, где должны пройти дымоходы, делается утолщение стены.

Толщина внутренних капитальных стен, мм: из кирпича (1,5 кирпича) 380, из блоков 200...300, из панелей 140, из дерева 220.

Перегородки - это тонкие стенки, отделяющие одно помещение от другого. Перегородки могут быть толщиной, мм: из гипсобетона и фибролитовых плит 100...120, из дерева 100...120, из кирпича 120...250, т.е. в 1/2 или 1 кирпич.

Толщину стен в плане и разрезе показывают в зависимости от строительного материала и принятого масштаба. Так же показывают внутренние стены и перегородки.

При определении, где расположить внутренние капитальные стены и где перегородки, можно руководствоваться следующими соображениями: если здание жилое, внутренние капитальные стены располагают там, где требуется воспринять нагрузку от перекрытия или где желательно по тем или иным соображениям отделить одно помещение от другого более толстой стеной. Лестничная клетка должна иметь капитальные стены. В остальных местах следует показать перегородки.

На плане здания проставляются размеры: проемов и простенков (для проемов с четвертями-с фасадной стороны стены в четвертях); привязок граней простенков к координационным осям; между осями стен или колонн с привязками к координационным осям; расстояний между крайними координационными осями; толщины внутренних стен и перегородок; привязок граней внутренних стен и перегородок к координационным осям или к поверхности противоположных стен; привязок граней проёмов к координационным осям или к ближайшим стенам; привязок осей железнодорожных путей и монорельсов к координационным осям

Первую линию размеров рекомендуется наносить от контура стен на расстоянии не менее 10 мм. Наиболее четко чертеж читается, если это расстояние 15...20 мм, а расстояние между соседними размерными линиями 7...8 мм. Высота размерных цифр 3,5 мм.

На планах зданий наносят размеры внутри каждого помещения в чистоте, что означает «от стены до стены». В каждом помещении указывают площадь комнаты. Цифру при этом наносят над чертой без указания измерения, например 26, располагая ее по возможности справа внизу каждой комнаты.

На планах маркируют проемы ворот и дверей, перемычки, окна.

В пределах помещений надписывают их наименование, но допускается замена наименований экспликационным номером в кружке диаметром 7 мм.

На плане и в разрезе стены штриховкой не покрывают.

Окна. Для освещения помещения естественным светом в наружных стенах здания устраивают оконные. проемы. Размеры проемов устанавливают в зависимости от назначения помещения.

Площадь оконных проемов зависит от площади пола и должна быть: для жилых помещений не менее 1/8 (принимают и 1/6...1/8), для специальных помещений-1/2, для подсобных помещений и коридоров -1/10...1/14.

Высота окон может быть определена так: из высоты помещения вычитают сумму двух расстояний - от низа оконного проема до пола и от верха оконного проема до потолка.

Пример. Примем расстояние от верха проема до потолка равным 400...600 мм, расстояние от низа проема до пола-800 мм. Высоту помещения принимаем равной 3 м. Тогда высота окна может быть: 3000 - (800 + 400) = 1800 мм. Ближайшая по ГОСТ высота окна 1760 мм.

Ширину окна, например, для комнаты площадью S — 16 м2 можно подобрать следующим образом: принимаем освещенность комнаты 1/8S, следовательно, площадь окна должна быть 2 м2.

Определяем площадь окна шириной 1320 мм и высотой 1460 мм. Площадь такого окна равна 1,93 м². Оно вполне подходит для комнаты в 16 м², так как отступления на 8...10% в ту или другую сторону вполне допустимы. Но в здании есть комнаты, имеющие меньшую площадь. Как быть в этом случае? В меньших комнатах необходимо сделать окна той же ширины. Световая площадь при этом будет несколько увеличена, но это допустимо.

Подобрав размеры окна, их располагают по периметру здания таким образом, чтобы выдержать определенный ритм между проемами и простенками.

Размеры окон могут быть по высоте 850, 1160, 1460 и 1760 мм, по ширине одностворчатые 720 и 870 мм, двухстворчатые-1170, 1320

и 1470 мм, трехстворчатые 1770 и 2070 мм.

В плане окна чертят с четвертями или без них. При вычерчивании с четвертями размеры их берут равными 65 х 120 мм и вычерчивают с учетом масштаба.

Двери. Открывающаяся часть двери называется дверным поло гном. Двери могут быть однопольными и двупольными. Дверные полотна навешиваются на петлях в дверные коробки, которые устраиваются так же, как оконные. Ширина и высота дверных проемов подбирается в зависимости от назначения помещения.

Двери по ГОСТу имеют следующую ширину, мм: в кладовых, ванных и уборных 600, в кухнях (однопольные) 700, в комнатах: однопольные 800, 900, двупольные 1202, наружные двупольные 1390 и 1790.

Высота всех внутренних дверей может быть 2000 мм, входной двери 2300 мм.

Двери из квартир на лестницу, в общий квартирный коридор или в поэтажный вестибюль должны открываться внутрь квартиры. Двойные двери могут открываться в разные стороны.

Двери на лестничную клетку, а также двери общих коридоров в общественных зданиях должны открываться в сторону выхода.

Двери в общественных зданиях, предназначенные для эвакуации (запасные), должны также открываться в сторону выхода из здания.

Дверной проем, нанесенный на план, должен быть привязан к одной из ближайших стен с тем, чтобы при постройке дверь была сделана на том месте, где ее запроектировали. При этом надо проставлять марку двери.

Расположение дверных полотен нанося! на плане здания по ГОСТ 21.107 -78.

Дымоходы и вентиляционные каналы. Печи и кухонные плиты располагаются в плане, как правило, около капитальных стен, где предусматриваются дымоходные каналы. Вентиляционные каналы показывают в стенах ванных комнат, уборных, кухнях и других помещениях, требующих вентиляции. Каналы на плане изображают в виде прямоугольников размером, мм: дымоходные 140х270, вентиляционные 140х140 или 140х270 (рис. 2.13).

В случае устройства в здании печного отопления, смежные комнаты должны отапливаться одной печью. Между печью и деревянной перегородкой предусматривается противопожарная разделка кирпичом. Во избежание возгорания перегородки толщину разделки принимают 1/2 кирпича, а длину в 1 кирпич, т.е 120х250 мм.

Указания к вычерчиванию планов здания. Вычерчивание строительной чертежа начинается с планов. Выполним чертежи двухэтажного здания по схеме, приведенной на рис. 2.14. Здание кирпичное с ленточным фундаментом, перекрытие-бетонные плиты, покрытие-сталь с уклоном 30°.

Вычерчивание планов первого и второго этажей начинается с нанесения координационных осей. Первая линия размеров проводится от координационной оси на расстоянии примерно 20...30 мм, а остальные на расстоянии 8 мм друг от друга. Следовательно, вокруг здания необходимо иметь место для нанесения выносных и трех размерных линий и маркировочных кружков, считая от координационной оси примерно около 50 мм (рис. 2.15).

После того, как начерчены координационные оси, наносится толщина наружных стен 510 мм в масштабе 1:100 (если стены кирпичные). Привязка оси в этом случае внутрь стены 200 мм, снаружи 310 мм (рис. 2.16).

Капитальные внутренние стены вычерчиваются (в данном примере) с привязкой 190х190 мм при толщине стены 380 мм.

Одновременно рекомендуется нанести размеры габаритные (между осями), между осями капитальных стен, привязок к координационным осям. Далее вычерчиваются перегородки в соответствии с данной схемой (рис. 2.17).

Для нанесения на план оконных проемов вначале подбирают тип окна и его размеры, учитывая нормы освещенности. Надо учесть, что высоту окна задают (как было указано ранее), так как она должна быть единой для всего этажа здания. Можно варьировать только ширину окна. При этом желательно, чтобы вариантов окон по ширине было как можно меньше для одного здания (рис. 2.18).

При разбивке оконных проемов надо помнить, что от того, как будут они размещены на плане, соответственно будет выглядеть фасад здания.

На чертежах технического проекта принято вычерчивать оконные проемы в стенах без оконных коробок, переплетов и подоконной доски.

Разбив оконные проемы, наносим размеры окон в четвертях, после чего вычерчиваем четверти таким образом, чтобы окно внутрь расширялось до размера, равного двум четвертям, т.е. до 130 мм.

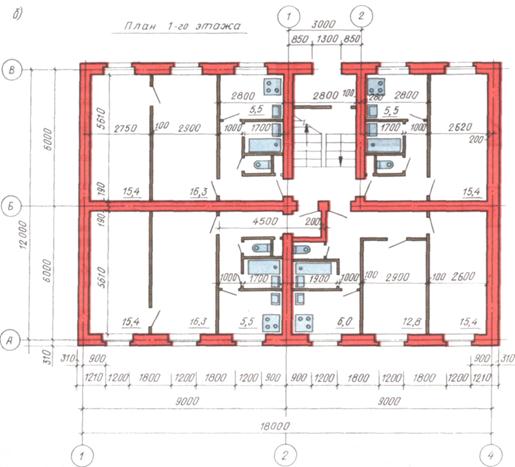

Размеры на первой линии от здания наносят от края стены до окна, затем размер самого окна в четвертях и т. д. (иногда эти размеры на чертеже не показывают). Оконные проемы привязывают и к осям капитальных стен. Затем наносят на плане размеры внутри помещения (рис. 2.19). подсчитываю! и наносят на чертеже площади каждой комнаты.

Построение планов скатных крыш. План крыши здания представляет собой вид на здание сверху. Все скаты крыши, как правило, имеют одинаковый уклон. В таком случае ребра между гранями кровли на плане будут биссектрисами углов. План кровли обычно вычерчивается в масштабе 1:200.

На рис. 2.20 здание имеет четырехскатную (вальмовую) кровлю. Каждая крыша имеет грани (скаты) и ребра (линии пересечения скатов).

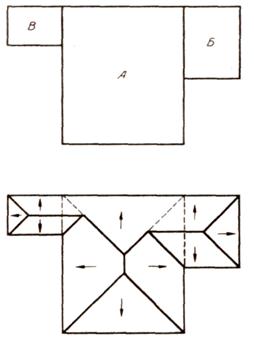

На рис. 2.21 дан контур плана здания. Начертим план крыши для данного здания. Разбив фигуру на три прямоугольника А, Б и В. перекрываем наибольшую из них фигуру А. Для зтого проводим биссектрисы углов до взаимного пересечения. Затем так же перекрываем фигуру Б, а затем фигуру В.

Разрезы. Положение секущей плоскости для получения разрезов принимают, как правило, с таким расчетом, чтобы в изображение попадали проемы окон и дверей. По участкам, особенности которых не выявились в основных разрезах, приводят местные (дополнительные) разрезы. Проемы и лестницы изображают условно в соответствии с ГОСТ 21.107 78.

Рис. 2.20.

Рис. 2.21.

Рис. 2.22
