Решение. Предполагается, что начало процесса в двухфазной зоне

Предполагается, что начало процесса в двухфазной зоне. Для решения задачи опять используем hs – диаграмму (см. рис. 2.6,в).

На hs - диаграмме находим изохоры v₁ = const, v₂ = const и изотерму Т₁ = const. Точка пересечения этой изотермы с изохорой v₁ = const соответствует началу процесса 1, через которую проходят также линия равной сухости х₁ = const и изобара р₁ = const, что позволяет определить значения х₁ и р₁. Координатами точки 1 являются s₁ и h₁. Точка пересечения изотермы Т₁ = const с изохорой v₂ = const соответствует концу процесса - 2, координаты которой s₂ и h₂. Через эту точку также проходит изобара р₂ = const, таким образом, определяется р₂.

Далее находим:

u₁ = h₁ - p₁ · v₁, u₂ = h₂ - p₂ · v₂, q_1-2 = T₁·(s₂ - s₁). (2.14)

В соответствии с первым законом термодинамики, вычисляем работу:

dl = δ q – du l_1-2 = T₁·(s₂ - s₁) - (u₂ - u₁). (2.15)

Задача решена.

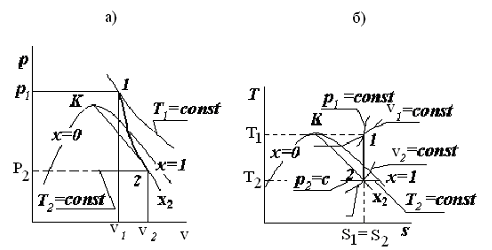

4. Адиабатный процесс. δ q = 0, ds = 0, приведен на рис. 2.7.

Исследуем процесс 1-2.

Дано: р₁, v₁, v₂.

Необходимо найти: Т₁, Т₂, р₂ , h₁, h₂ , s₁ , s₂ , l_1-2 , q_1-2 ,x₂.

Рис. 2.7
