Завдання для самостійного виконання

Приклад складання графіка завантаження ресурсів

Складемо графік завантаження трудового ресурсу Програміст на підставі календарного плану рис.2.18. При побудові графіка потрібна інформація про відсоток робочого часу, що виділяється ресурсом для кожного конкретного завдання. Припустимо, що Програміст до 19.11.09 повинен витрачати 50% часу для кожного завдання, на яке він призначений, а після цієї дати – по 100%.

Використовуючи рис.2.18 складемо табл.2.17 у якій перераховуються періоди його участі в роботах проекту і відсоток завантаженості.

Таблиця 2.17.

	№	% участі
28.09.09 – 7.10.09	3 5	50 50
7.10.09 – 19.10.09	5 6	50 50
19.10.09 – 26.10.09	6 8	50 50
26.10.09 – 19.11.09
19.11.09 – 24.12.09
24.12.09 – 15.02.10	10 11	100 100
15.02.10 – 2.03.10
2.03.10 – 10.03.10

Графік завантаження будуємо в прямокутній осі координат. По осі абсцис відкладаємо періоди робочого часу, вказані в табл.2.18а по осі ординат – сумарний відсоток завантаження. Якщо завантаження перевищує 100%, це означає перевантаженість ресурсу. При завантаженні менше 100% ресурс має вільний час протягом робочого дня.

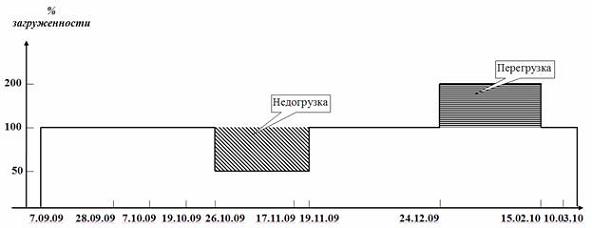

Рис. 2.19. Графік завантаженості ресурсу Програміст

Завдання 1

Для календарного плану на рис.2.18 скласти графіки завантаження трудових ресурсів Головбух, Бухгалтер, Адміністратор, Технік за умови, що на кожне завдання вони витрачають 100% часу. Знайти періоди їх перевантаженості і недовантаження.

Завдання 2

Скласти календарний план для проекту, сітковий графік якого зображений на рис.2.11а тривалість робіт – в табл.2.11. Розподіл виконавців по роботах приведений в табл.2.18. Вважати датою початку проекту поточну календарну дату і використовувати стандартний робочий календар з п'ятиденним робочим тижнем, що враховує офіційні святкові дні. Для кожного з виконавців скласти графік завантаженості використовуючи відсоток завантаженості, заданий в табл.2.18.

Таблиця 2.18.

Робота №	Виконавець	% завантаженості
	-	-
	Робітник 1Робітник 2 Робітник 3	100 100 50
	Робітник 1
	Робітник 2 Робітник 3	50 50
	Робітник 1 Робітник 2 Робітник 3	50 50 50
	Робітник 1
	Робітник 2
	Робітник 2 Робітник 3	50 100
	Робітник 1 Робітник 2	100 50
	Робітник 2 Робітник 3	50 100
	Робітник 1
	Робітник 2
	Робітник 3
	Робітник 1 Робітник 2 Робітник 3	10 100 100
	-	-

Завдання 3

Для проекту Ремонт квартири, самостійно складеного при виконанні завдання 3 попередні практичні заняття, виконати наступні дії:

визначити перелік виконавців і відсоток їх завантаженості для кожної роботи;

скласти календарний план за умови, що датою початку проекту є поточна дата, а робочий календар має шестиденний робочий тиждень з урахуванням офіційних святкових днів;

для всіх виконавців скласти графік завантаження.
