Нагрузка валов редуктора

• Выбор материалов валов.

Материал быстроходного и тихоходного валов редуктора принимаем тот же, что и материал червяка, т.е. сталь 45, с твердостью 300 НВ с термообработкой – улучшение.

• Определяем силы в зацеплении закрытой передачи:

В зацеплении закрытой передачи действуют окружная, радиальная и осевая силы. За точку приложения принимаем полное зацепление передачи (Рис. 1).

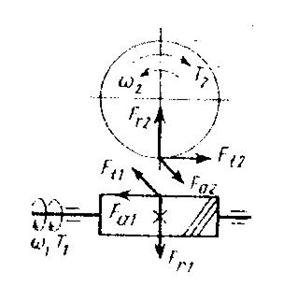

Рисунок 1. Схема сил в зацеплении червячной передачи.

Определение сил в зацеплении приведено в Таблице 2.

Таблица 2 – Силы в зацеплении червячной передачи.

Силы в зацеплении	Значение силы, Н
На червяке	На колесе
Окружная Ft		Ft2= 2569,64
Радиальная Fr	Fr1= Fr2= Ft tg20^0=925,1
Осевая Fа	Fа1 =Ft2= 2569,64	Fа2 =Ft1= 1376

где Т₁ =48,16 Нм (п. 2.1);

d₁ =70 мм (п. 2.3);

F_t2 =2569,64 Н (п. 2.3).

• Определяем консольные силы, действующие на выходные ступени валов:

Таблица 3 – Консольные силы.

Вал

Значение силы, Н

На быстроходном

На тихоходном
