Экспериментальная часть. Задание: Исследовать влияние тока базы на вольтамперную




Задание: Исследовать влияние тока базы на вольтамперную

характеристику для n-p-n транзистора с помощью осциллографа.

Последовательность выполнения эксперимента:

• Соберите цепь согласно схеме (рисунок 4.5). В этой цепи в качестве источника синусоидального напряжения используется линейное напряжение трехфазного генератора, а диод включен для исключения обратного напряжения на транзисторе. Приборы А1, А3 и V0 – входы коннектора, служащие для вывода тока и напряжения на виртуальный осциллограф.

Рисунок 4.5 – Схемы для выполнения эксперимента исследованию влияние тока базы на вольтамперную характеристику для n-p-n транзистора




• Запустите с рабочего стола компьютера программу STEND TOE 9.exe.

• Включите виртуальные приборы V0 и V1 и вызовите из МЕНЮ осциллограф. На осциллографе установите режим XY. В качестве входа Y выберите ток коллектора, то есть А1 (по умолчанию это канал 3). В качестве входа Х выберите , то есть V0 (по умолчанию – канал 1).

• Установите регулятор постоянного напряжения на ноль и зафиксируйте кнопкой 1 осциллографа масштаб по напряжению. Затем установите регулятор постоянного напряжения на максимум и зафиксируйте кнопкой 3 осциллографа масштаб тока.

Теперь при регулировании тока базы масштабы по осям осциллографа автоматически изменяться не будут.

• Регулируя тока базы от 0 до максимального значения и наоборот, пронаблюдайте за изменением кривой на осциллографе. При нескольких значениях тока базы (включая нулевое и максимальное) перерисуйте кривую с осциллографа на координатную плоскость (рисунок 4.6). Не забудьте указать масштабы по осям и токи базы для каждой кривой.

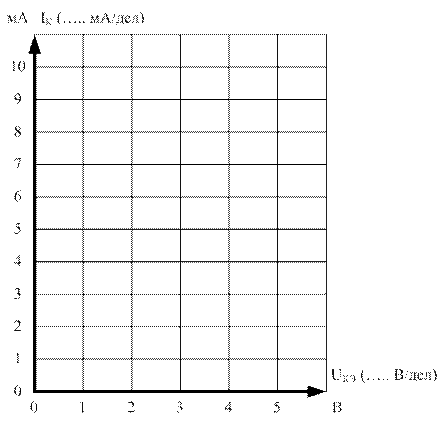

Рисунок 4.6 – Вольтамперная характеристика для n-p-n транзистора



• На семействе кривых выберите какое-либо постоянное напряжение (например 5 В) и на координатную плоскость (рисунок 1.7) постройте зависимость для этого значения напряжения . Рассчитайте и на этом же рисунке постройте график . Нанесите шкалы по осям.



Рисунок 4.7 – Зависимости для выбранного напряжения . и
