Exploded View

CLUTCH 6-5

Exploded View

CLUTCH

Exploded View

CLUTCH 6-3

Exploded View

CLUTCH

Table of Contents

CLUTCH 6-1

Сцепление

Взорванное Представление............................................................ 6-2

Технические требования.............................................................. 6-6

Специальный Инструмент и Изолятор................................................... 6-7

Рычаг сцепления и Кабель............................................................ 6-8

Регулирование Положения Рычага сцепления....................................... 6-8

Осмотр Тросика сцепления...................................................... 6-8

Установка Рычага сцепления..................................................... 6-8

Смазка кабеля.................................................................. 6-8

Правильное Машинное Покрытие........................................................ 6-9

Удаление Кожуха сцепления...................................................... 6-9

Установка Кожуха сцепления..................................................... 6-9

Удаление Разъединения муфты.................................................... 6-9

Установка Разъединения муфты................................................... 6-10

Сцепление........................................................................... 6-11

Удаление сцепления............................................................. 6-11

Установка сцепления............................................................ 6-11

Износ Диска сцепления, Осмотр Повреждения...................................... 6-12

Осмотр Деформации Диска сцепления.............................................. 6-12

Пружина сцепления Свободное Измерение Длины.................................... 6-13

Осмотр Пальца Корпуса муфты.................................................... 6-13

Осмотр Паза Втулки сцепления................................................... 6-13

6

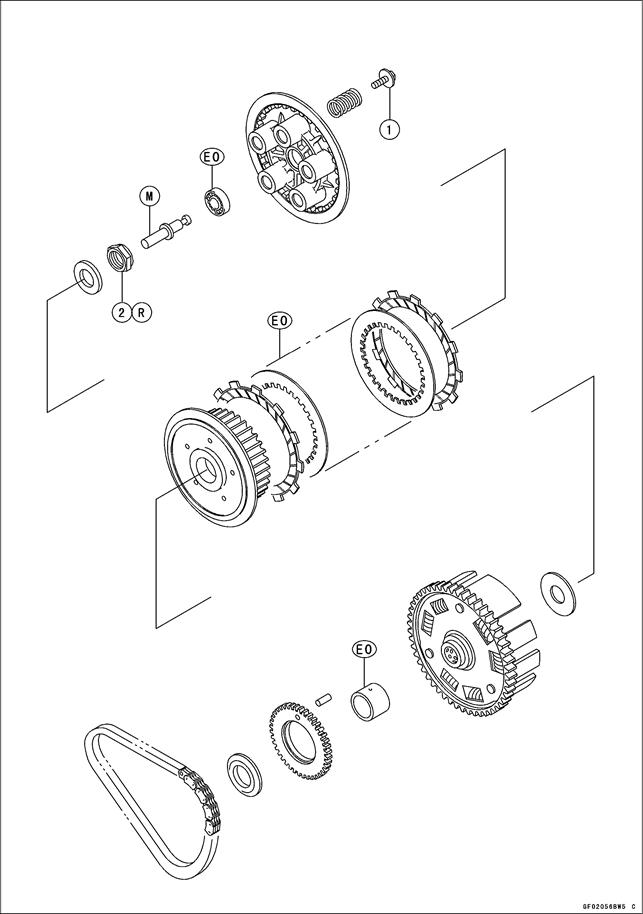

No.	Fastener	Torque	Remarks
N-m	kgf-m	ft-lb
	Clutch Spring Bolts	9.3	0.95	82 in·lb
	Clutch Hub Nut		13.5

EO: Apply engine oil. M: Apply molybdenum disulfide grease. R: Replacement Parts

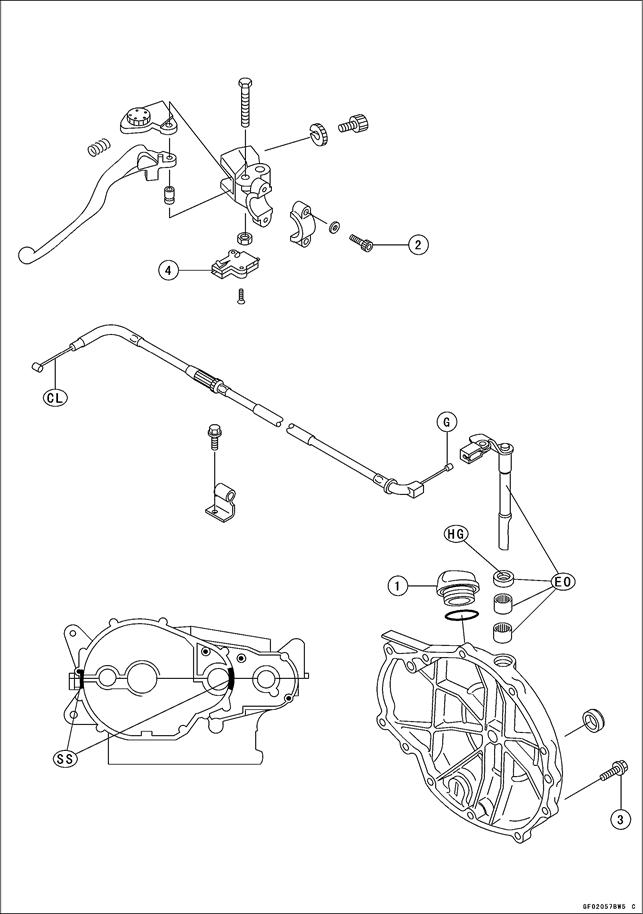

No.	Fastener	Torque	Remarks
N-m	kgf-m	ft-lb
	Oil Filler Plug	1.5	0.15	13 in·lb
	Clutch Cable Holder Bolts		1.1	95 in·lb
	Clutch Cover Bolts		1.1	95 in·lb

4. Starter Lockout Switch CL: Apply cable lubricant. EO: Apply engine oil.

G: Apply grease. HG: Apply high temperature grease. SS: Apply silicone sealant.
