Редактирование диаграмм

Для того, чтобы редактировать диаграмму, необходимо выделить её полностью или отдельные её элементы.

При выделении всей диаграммы – дважды щелкните по ней мышью, при этом по периметру диаграммы появляются маркеры (n) и на экране появится панель инструментов Диаграммы (рис. 76).

Рис. 76. Вид экрана с панелью инструментов Диаграммы

Примечание. Чтобы отменить выделение диаграммы нажмите на клавиатуре клавишу [ ESC ].

Для изменения размера диаграммы:

· выделите диаграмму;

· подведите курсор мыши к одной из сторон помеченной маркерами, мышь изменит форму и превратится в двунаправленную стрелку;

· нажмите левую кнопку мыши и, не отпуская её, переместите мышь в направлении изменения размера.

Чтобы изменить оформление диаграммы (цвет, толщину линий и т.д.):

· выделите диаграмму;

· выберите команды Формат/Выделенная область диаграмм ы;

· в появившемся диалоговом окне Формат области диаграммы (рис. 77) установите требуемые параметры обрамления рамки (обычная, невидимая и т.д.), цвет заливки, шрифт, затем выберите кнопку ОК;

Рис. 77. Вид диалогового окна Формат области данных

При выделении отдельных элементов диаграммы – необходимо выделить их с помощью мыши, (например, щелкнув мышью по оси Х или Y), либо по сектору круговой диаграммы. В результате концы оси или сектора будут помечены маркерами (<).

Примечание. При нажатии Правой кнопки мыши внутри диаграммы вызывается контекстное меню, с помощью которого можно редактировать диаграмму.

Чтобы изменить масштабирование осей:

· выберите ось, щелкнув по ней мышью;

· выберите команды меню Формат/Выделенная ось;

· в появившемся диалоговом окне Формат оси выберите вкладку Шкала (рис. 78)

·

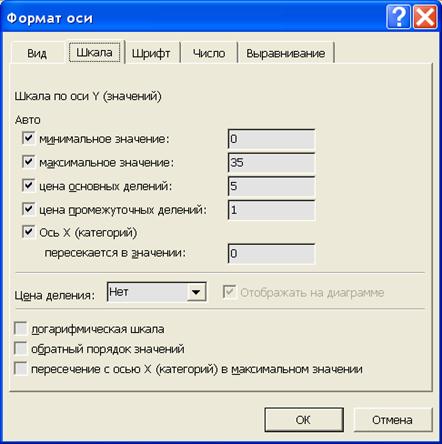

Рис. 78. Вид экрана при настройке параметров масштабирования оси

· введите требуемые значения параметров масштабирования.
