Последовательность выполнения работы

1. Актуализируйте знания о типах режущих инструментов по работе 1.4 и учебнику «Технология конструкционных материалов» [1, 2].

2. Получите у преподавателя для изучения реальный режущий инструмент. Определите по учебнику [1, 2] тип режущего инструмента и определите по таблице 2.6 номер задания, соответствующий полученному инструменту.

Таблица 2.6

Индивидуальные задания

№ п/п	Вид инструмента. Дополнительное задание	Эскиз инструмента

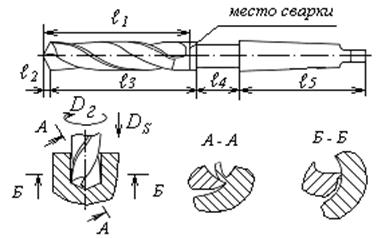

	Сверло спиральное. Найти и обозначить вспомогательную секущую плоскость и углы a¢ и j¢.

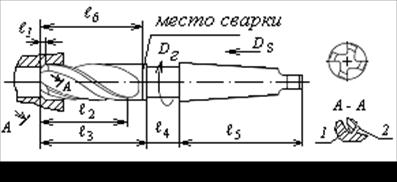

	Зенкер спиральный. Найти и обозначить на эскизе угол j.

Продолжение табл. 2.6

	Развертка насадная. Найти и показать на эскизе угол j.

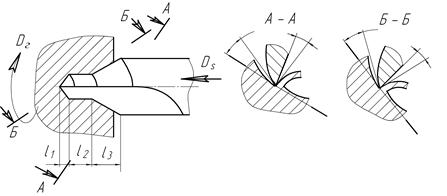

	Сверло центровочное. Нанести на эскизе обозначения неуказанных углов.
	Резец круглый фасонный. Нанести на эскизе обозначения неуказанных углов.

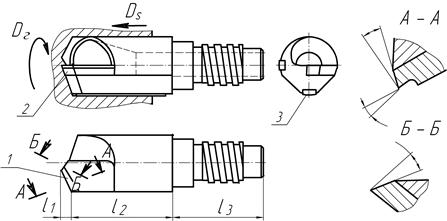

	Сверло для глубокого сверления. Найти и обозначить вспомогательную секущую плоскость и углы a¢ и j¢.

Продолжение табл. 2.6

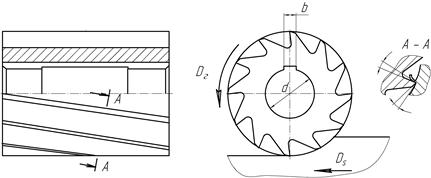

	Фреза цилиндрическая. Нанести на эскизе обозначения неуказанных углов.
	Фреза концевая. Нанести на эскизе обозначения неуказанных углов.

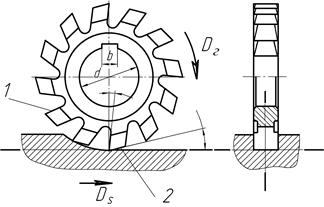

	Фреза фасонная дисковая.

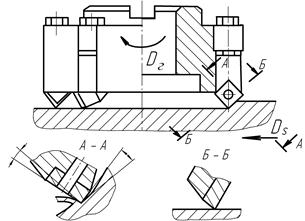

	Фреза торцовая. Найти и обозначить вспомогательную секущую плоскость и углы a¢ и j¢.

Продолжение табл. 2.6

	Фреза грибковая. Нанести на эскизе обозначения неуказанных углов.
	Фреза дисковая трёхсторонняя. Найти и обозначить вспомогательную секущую плоскость и угол a¢.

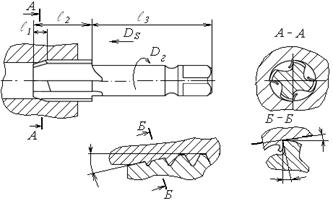

	Метчик. Нанести на эскизе обозначения неуказанных углов.
	Протяжка. Нанести на эскизе обозначения неуказанных углов.

Окончание табл. 2.6

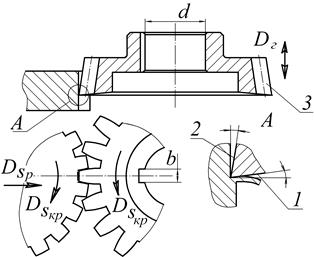

	Долбяк. Нанести на эскизе обозначения неуказанных углов.

3. Нарисуйте на черновике эскиз инструмента и все приведённые в задании виды и сечения лезвия с элементами заготовки.

4. Определите положения и обозначьте следы координатных плоскостей , , в статической системе координат, используя показанные на эскизе движения резания (D_г, D_s).

Примечание. С целью упрощения рисунков индекс «с», характеризующий использование для определения углов инструмента статической системы координат, на эскизах таблицы 2.6 при обозначении координатных плоскостей и углов не указан. Можно этот индекс не указывать и при оформлении отчёта по индивидуальному заданию.

5. Найдите на инструменте режущую, рабочую и крепёжные части, а на заготовке — обрабатываемую, обработанную поверхности и поверхность резания; обозначьте их цифрами соответственно 1, 2, 3.

6. Найдите лезвия инструмента и определите их число, z.

7. Укажите и обозначьте на эскизе арабскими цифрами главную (главные) и вспомогательную (вспомогательные) режущие кромки.

8. В сечении инструмента главной секущей плоскостью обозначьте передний gи главный задний a углы. Найдите, воспользовавшись определением, приведённым в работе 1.4, главный угол в плане jи обозначьте его на эскизе.

9. Найдите и обозначьте цифрами поверхности стружечных канавок.

10. Для сборного и составного режущих инструментов найдите и обозначьте части, выполненные из инструментального материала (места пайки или сварки составного инструмента выделены на эскизах заданий).

11. Выясните по литературе и демонстрационным стендам лаборатории и опишите способ закрепления инструмента на станке, нарисуйте эскиз установки и закрепления инструмента.

Содержание отчёта

1. Наименование работы.

2. Номер и формулировка индивидуального задания.

Индивидуальное задание: «Определить наименование режущего инструмента, найти его части и указать на эскизе конструктивные и геометрические элементы».

3. Название и назначение режущего инструмента.

4. Эскиз инструмента с условными обозначениями составных частей, элементов лезвия и их расшифровкой текстом вне эскиза (в соответствии с пунктами раздела «Последовательность выполнения работы»).

5. Материал рабочей и крепёжной частей инструмента, особенности конструкции, способ крепления инструмента на станке.

6. Технологические возможности метода обработки данным инструментом (разновидности форм обработанных поверхностей, достижимая точность обработки и получаемая шероховатость поверхности).
