Установка ротора магнето

1. Установите:

Шестерня стартера. Шпонка. Примечание:

Установите шестерню стартера, затем установите шпонку.

2. Установите: Шайба, Ротор

ПРИМЕЧАНИЕ:

Почистите коническую часть коленвала и втулку ротора.

Во время установки ротора магнето, следует убедиться, что шпонка надежно установлена в коленвале.

3.Затяните:

Гайка (Ротор)

Момент затяжки: 80 Н*м

ПРИМЕЧАНИЕ:

Затяните гайку (ротор), удерживая ротор при помощи держателя шкива.

Порядок	Название детали	Количество	Отметки
	Снятие масляного насоса		Снимите детали, действуя в предписанном порядке.
	Магнето		См. "МАГНЕТО И МУФТА
	Крышка		СТАРТЕРА"
	Ведомая шестерня насоса
	Шпонка
	Масляный насос в сборе
	Прокладка
	Шестерня вала крыльчатки
	Шпонка
	Вал
			Снятие производится в порядке, обратном процедуре установки
			установка.

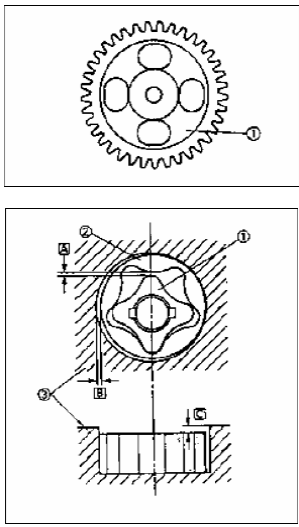

ОСМОТР МАСЛЯНОГО НАСОСА

1. Осмотр:

• ведущая шестерня (масляный насос)

• корпус насоса • крышка корпуса насоса Износ/трещины/повреждение >> Заменить.

2. Измерьте:

•Зазор на наконечнике(между внутренним ротором и внешним ротором)

•Боковой зазор (между внешним ротором и корпусом насоса)

• Зазор между корпусом и ротором Не соответствует спецификации >> Заменить масляный насос в сборе.

Зазор на наконечнике(А): 0,10 - 0,34 мм

< Ограничение: 0,40 мм>

Боковой зазор(В): 0,013 - 0,036 мм

<Ограничение: 0,15 мм>
