Установка водяного насоса

ОСМОТР

ОСМОТР

РАДИАТОР СИСТЕМЫ ОХЛАЖДЕНИЯ

Порядок	Название детали	Количество	Отметки
	Снятие радиатора		Снимите детали, действуя в предписанном порядке.
	Слейте охлаждающую жидкость.		См. раздел "ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ".
	Выводы мотора вентилятора
	Выводы теплового выключателя
	шланг (радиатор)
	внешний шланг (радиатор)
	впускной шланг (радиатор)
	Радиатор
	Крышка радиатора
	Заливная горловина радиатора
			Снятие производится в порядке, обратном процедуре установки установка.

1. Осмотр: •Радиатор

Засорение >> Продуть сжатым воздухом, через заднюю сторону радиатора. Деформация ребер радиатора >> Ремонт или замена Если деформированы более 20% ребер, следует отремонтировать или заменить радиатор.

ВНИМАНИЕ:

Для ремонта радиатора следует использовать только предназначенные для этого клеящие вещества.

2. Осмотр: •Шланги радиатора •Трубки радиатора

Трещины/повреждения >> Заменить

3. Измерить:

•Давление открытия крышки радиатора •Крышка радиатора открывается при давлении менее указанного >> Заменить.

Давление открытия крышки радиатора: 110 ~ 140 кПа

(1,1 - 1,4 кг/см²;1,1-1,4 бар)

Этапы измерения:

•Подсоедините измерительный прибор и переходник к крышке радиатора.

•Применяйте указанное давление в течение 10 секунд. Убедитесь в отсутствии перепада давления.

4. Осмотр:

•Мотор вентилятора в сборе Повреждения >> Заменить. Неисправность >> Проверка и замена. См. "СИСТЕМА ОХЛАЖДЕНИЯ ".

5. Осмотр: •Трубки

Трещины/повреждения >> Заменить.

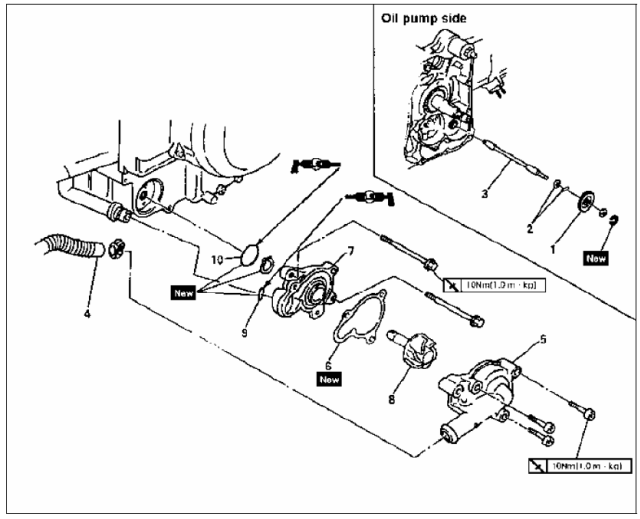

Сторона масляного насоса

Порядок	Название детали	Количество	Отметки
	Снятие водяного насоса		Снимите детали, действуя в предписанном порядке.
	Слейте охлаждающую жидкость.		См. раздел "ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ".
	Магнето переменного тока		См. раздел "МАГНЕТО И МУФТА СТАРТЕРА".
	Шестерня вала крыльчатки
	Шпонка/шайба	1/1
	Вал		См. раздел "УСТАНОВКА ВОДЯНОГО НАСОСА"
	выпускной шланг (радиатор)		раздел.
	Крышка корпуса
	Прокладка крышки корпуса
	Корпус водяного насоса
Порядок	Название детали	Количество	Отметки
	Вал крыльчатки
				См. раздел "УСТАНОВКА ВОДЯНОГО НАСОСА"
	Уплотнительное кольцо			раздел.
	Уплотнительное кольцо
				Снятие производится в порядке, обратном процедуре установки.

ПРИМЕЧАНИЕ:

•В разборке водяного насоса нет необходимости. Ее следует проводить только в случае ненормального изменения температуры/окраски/уровня охлаждающей жидкости или если перепускается масло приобретая молочный цвет.

В случае необходимости, водяной насос следует заменить в сборе.

1. Осмотр:

•вал крыльчатки

Износ/повреждения >> Заменить.

Отложения налета >> Чистка.

2. Осмотр:

•Шестерня вала крыльчатки

Износ/повреждения >> Заменить.

3. Осмотр:

•Сальник насоса

Повреждение/износ >> Заменить

1. Установите:

•Сальник насоса (новый) Процедура установки:

•Нанесите связывающее вещество на внешнюю поверхность сальника насоса.

•установите сальник насоса при помощи специально предназначенного для этого устройства и оправки для подшипника

2. Установите:

•Сальник насоса(новый) Нанесите охлаждающую жидкость на поверхность сальника перед установкой.

ПРИМЕЧАНИЕ:

Не следует размазывать масло или смазку по сальнику.

3. Осмотр:

•Сальник насоса, сторона скользящего кольца

Осмотрите сторону скользящего кольца сальника насоса и крыльчатку. Убедитесь, что они установлены ровно. Неправильная установка >> Повторная установка

4. Установите: •вал крыльчатки

Стопорное кольцо (новое)

Процедура установки:

•Нанесите небольшое количество смазки на кончик вала крыльчатки.

•Установите вал крыльчатки, поворачивая его при этом. Действуйте с осторожность, чтобы не повредить масляное уплотнение. Следите, чтобы пружина не соскользнула со своего места.

ПРИМЕЧАНИЕ:
