Основные правила распиливания и припасовки деталей

При распиливании проемов, открытых контуров и отверстий необходимо соблюдать следующие правила:

1. Рационально определять способ предварительного образования распиливаемых проемов и отверстий: в деталях толщиной до 5 мм – вырубанием, а в деталях толщиной свыше 5 мм – обсверливанием или рассверливанием с последующим вырубанием или разрезанием перемычек.

2. При обсверливании, рассверливании, вырубании или вырезании перемычек необходимо строго следить за целостностью разметочных рисок, оставляя припуск на обработку около 1 мм.

3. Следует соблюдать рациональную последовательность обработки проемов и отверстий: сначала обрабатывать прямолинейные участки поверхностей, а затем – сопряженные с ними криволинейные участки.

4. Процесс распиливания проемов и отверстий нужно периодически сочетать с проверкой их контуров по контрольному шаблону, вкладышу или выработке.

5. Углы проемов или отверстий необходимо обрабатывать начисто ребром напильника соответствующего профиля поперечного сечения (№3 или 4) или надфилями, проверяя качество обработки выработками.

6. Окончательную обработку поверхностей отверстий следует выполнять продольным штрихом.

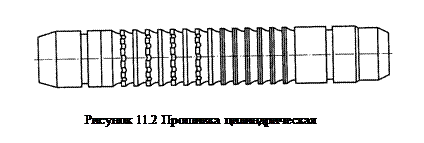

7. Для окончательной калибровки и отделки отверстия следует использовать просечки, протяжки и прошивки на винтовом или пневматическом прессе (рис.11.2).

8. Работу следует считать завершенной тогда, когда контрольный шаблон или вкладыш полностью, без качки, входит в проем или отверстие, а просвет (зазор) между шаблонами (вкладышем, выработкой) и сторонами контура проема (отверстия) равномерный.

При выполнении припасовки необходимо соблюдать следующие правила:

1. Припасовка двух деталей (пары) друг к другу должна выполняться в следующем порядке: вначале изготовляется и отделывается одна деталь пары (обычно с наружными контурами) – вкладыш, а затем по ней, как по шаблону, размечается и пригоняется (припасовывается) другая сопряженная деталь – пройма.

2. Качество припасовки следует проверять по просвету: в зазоре между деталями пары просвет должен быть равномерным.

3. Если контур пары деталей – вкладыша и проймы – симметричен, они должны при перекантовке на 180⁰ сопрягаться без усилий, с равномерным зазором.
