Строение атмосферы и параметры стандартной атмосферы. Общие сведения о пилотажно-навигационных параметрах
Пилотажно-навигационные приборы и измерительные системы обеспечивают экипаж и технические средства управления полетом информацией, необходимой для решения задач самолетовождения. Под самолетовождением понимают комплекс действий экипажа и работников наземных технических служб движения, направленных на обеспечение наибольшей точности выполнения полета ЛА по установленной трассе (маршруту) и осуществление его посадки в заданное время. Поэтому для решения задач самолетовождения необходимо определять, в первую очередь, значения параметров, характеризующих полет ЛА. Полет ЛА как движение твердого тела в пространстве состоит из поступательного движения центра масс ЛА по заданной траектории и углового движения относительно центра масс.
Рис. 1. Прямоугольные системы координат. а- земная; б – нормальная
Для описания траекторий полетов на небольшие расстояния, а также при взлете и посадке применяются местные системы координат (например, декартова прямоугольная система координат O0 X0 Y Z0 (рис. 1). Для описания траекторий полетов на значительные расстояния в основном используются географическая и ортодромическая системы координат, которые предполагают сферическую модель Земли (рис. 2). В каждый i -ый момент времени положение центра массы ЛА в декартовой системе координат будет определяться линейными координатами: Н — высотой полета, L — пройденным расстоянием и Z — боковым отклонением (рис. 1, а). В географической системе координат положение центра масс ЛА определяется, кроме Я, широтой Ф и долготой К полета, в ортодромической - Н — высотой, форт — ортодромической широтой и Хорт — ортодромической долготой.
При построении маршрутов самолетов используют частноортодромические системы координат (рис. 3.1, б), начало которых совмещают с конечным пунктом каждого участка полета. Связь между угловыми и линейными параметрами ортодромической системы координат для определения места положения (МП) самолета следующая: S орт = [π (R 3 + H)/1800 ] λорт; Z орт = [π (R 3 + H)/1800 ]φорт,
где, R а – радиус Земли.
Рис. 2. Глобальные системы координат: а) - геосферическая; б) - ортодромическая За высоту полета Н принимают расстояние от некоторого уровня, принятого за нуль, до ЛА, отсчитанное по вертикали. В зависимости от выбранного уровня отсчета различают: - абсолютную высоту (На6с), когда за начало отсчета принимается уровень моря с параметрами стандартной атмосферы (СА): давление Р = 760 мм рт. ст. = 101325ПА, температура То = 288,15 К, плотность ρ0 = 1,225 кг/м3, ускорение свободного падения g0 = 9,80665 м/с2, скорость звука а = 340,294 м/с; - относительную высоту, когда за начало отсчета принимают уровень места взлета или посадки; - истинную высоту, отсчитываемую от той точки земной поверхности, над которой пролетает ЛА.
Основные составляющие атмосферы Земли – азот и кислород. Остальные газы: водяной пар, углекислота, неон, метан, водород и другие – составляют около 1 %. Давление атмосферы на уровне моря – 1 атм = 101325 Па = 760 мм рт. ст. Параметры стандартной атмосферы соответствует температуре воздуха 15,0°С, относительной влажности f = 0 %, плотности ρ = 1,225 кг/м3.
Атмосфера Земли состоит из ряда слоев – тропосферы, стратосферы, мезосферы, термосферы, экзосферы:

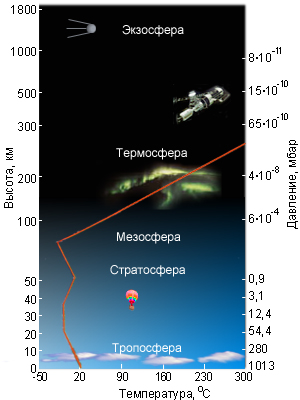

Рис. 2. Строение атмосферы
Таблица №1. Параметры атмосферы
Их разделяют промежуточные слои атмосферы – тропопауза, стратопауза, мезопауза и термопауза. В мезопаузе, на высоте 85 км, находится температурный минимум. Здесь же наблюдаются серебристые облака.
По уровню ионизации, электропроводности и способности отражать и поглощать радиоволны в атмосфере выделяют еще несколько слоев. Слой атмосферы, заключенный между высотами 100 и 1000 км, называют ионосферой. Положение и интенсивность слоев ионосферы меняется ото дня к ночи и в зависимости от изменений солнечной активности. Максимальная концентрация свободных ионов в ионосфере составляет (2–50)∙105 см–3 и достигается на высотах 250–400 км от поверхности Земли. Земная атмосфера не пропускает жесткое коротковолновое излучение. Одним из важнейших газов, поглощающих ультрафиолетовые лучи, является озон. Из-за ухудшения экологической обстановки, прежде всего, из-за выброса в атмосферу фреона и других активных веществ, его количество резко уменьшилось, над Антарктидой и некоторыми другими районами Земли образовались озоновые дыры. Справедливости ради заметим, что существует другое мнение, заключающееся в том, что озоновые дыры – одно из проявлений солнечной активности.
