Предупреждения и сообщения неисправности

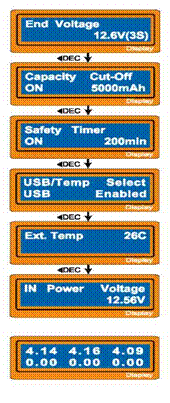

Дополнительная информация в процессе работы

Вы можете получить дополнительную информацию на экране LCD во время процесса заряда или разряда батареи нажатием функциональных клавиш.

Когда Вы нажимаете кнопку DEC, зарядное устройство показывает значение установок пользователя. Также Вы можете контролировать напряжение индивидуальной ячейки, нажатием кнопки INC, когда индивидуальный соединительный кабель связан с обрабатываемой батареей Lithium.

Финишное напряжение которое будет достигнуто в конце процесса.

3-pin port - назначен как порт USB.

Внешняя температура будет показана только при использовании теплового датчика.

Текущее напряжение на входе от источника DC.

Используя специальный соединительный кабель для батареи, Вы можете наблюдать индивидуальное напряжение каждой ячейки в заряжаемой батарее. Присоединяя кабель к порту на правой стороне зарядного устройства, программа показывает напряжение каждой ячейки (максимально 6). Чтобы использовать эту возможность для заряжаемой батареи, необходимо иметь разъем, который соединяет каждую ячейку.

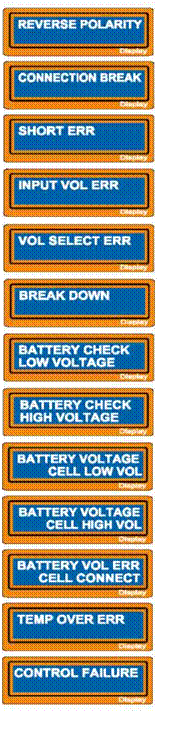

ЗУ содержит различные защитные функции контролирующие работу устройства, чтобы проверить функционирование и состояние его электроники. В случае возникновения неисправностей, дисплей отобразит причину неисправности, с соответствующим звуковым сигналом.

Выход устройства присоединён к батарее неправильно! (переполюсовка)

В случае возникновения обрыва между батареей и выходом зарядника или принудительным разъединением выводного провода зарядки во время процесса зарядки или разрядки на выходе будет показана такая надпись.

Произошло короткое замыкание на ВЫХОДЕ!!!. Пожалуйста проверьте выводные провода.

Напряжение на входе понижается ниже предела.

Напряжение заряжаемой Литиевой батареи выбрано неправильно. Проверьте, напряжение заряжаемой батареи.

Многофункциональная неисправность зарядного устройства, вызванная любой причиной.

Процессор обнаружил напряжение, ниже, чем Вы установили для Литиевой программы. Пожалуйста, проверьте число ячеек заряжаемой батареи.

Процессор обнаружил напряжение выше, чем Вы установили для Литиевой программы. Пожалуйста, проверьте число ячеек заряжаемой батареи.

Напряжение одной из ячеек в Литиевой батарее слишком низко. Пожалуйста, проверьте напряжение всех ячеек по очереди.

Напряжение одной из ячеек в Литиевой батарее слишком высоко. Пожалуйста проверьте напряжение ячеек по очереди.

Обнаружен плохой контакт в каком то разъеме. Пожалуйста проверьте разъемы и кабели тщательно.

Внутренняя температура устройства слишком высока. Охладите устройство.

Процессор не может продолжить контролировать ток подачи по любой причиной. Перезапустить устройство.

Технические параметры

Диапазон входного напряжения: 10.0~18.0Volt

Мощность устройства: max.50W for charging

max.5W for discharging

Диапазон зарядного тока: 0.1~5.0A

Диапазон разрядного тока: 0.1~1.0A

Ток для балансировки Li-po: 300mAh/cell

Число ячеек NiCd/NiMH батареи: 1~15cells

Число ячеек Lithium battery: 1~6Series

Напряжение Pb батареи: 2 to 20V

Вес: 400g

Размеры: 135x100*40mm
