Метод D V заряда

Метод быстрого заряда.

Разновидностью тонкоструйного заряда является метод быстрого заряда, при котором используется ток заряда от 0.3 до 1.0C. В этом случае существенно важно, чтобы аккумулятор был полностью разряжен перед зарядом, так что такие зарядные устройства часто начинают заряд с цикла разряда для того, чтобы зарядить аккумулятор до его максимальной емкости.

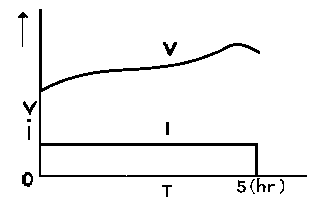

Риунок 2

На графике (Рис.2) заряд током в 1/3 C поддерживался от 4 до 5 часов. Этот метод заряда имеет тенденцию к перегреву аккумулятора, особенно при заряде током близком к 1 C.

Наилучший метод заряда NiCd и NiMH аккумуляторов - так называемый метод дельта V (метод измерения изменения напряжения). Если измерять напряжение на выводах элемента в течение заряда постоянным током, то можно заметить, что напряжение медленно повышается во время заряда. В точке полного заряда, напряжение на элементе будет кратковременно уменьшаться. Величина уменьшения небольшая, примерно 10 mV на элемент для NiCd и меньше для NiMH, но явно выражена. Метод дельта V заряда почти всегда сопровождается измерением температуры, что обеспечивает дополнительный критерий оценки степени заряда аккумулятора (а для верности зарядные устройства для больших аккумуляторов высокой емкости обычно имеют кроме этого и таймеры безопасности).

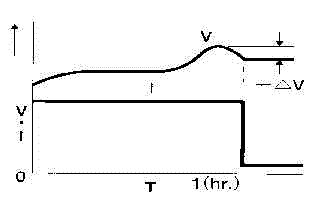

Риунок 3

На графике (Рис.3) использовался ток заряда равный 1 C и после достижения полного заряда, ток заряда уменьшился до 1/30 … 1/50 C для компенсации явления саморазряда аккумулятора.

Существуют электронные схемы, разработанные специально для реализации метода дельта V заряда. Например MAX712 и 713. Реализация этого метода более дорога, чем другие, но дает хорошо воспроизводимые результаты.

Следует отметить, что в аккумуляторе с хотя бы одним плохим элементом из цепочки последовательно соединенных, метод дельта V заряда может не работать и привести к разрушению остальных элементов, поэтому необходимо быть осторожным.

Другой экономичный путь обнаружения момента полного заряда аккумулятора заключается в измерении температуры элемента. Температура элемента резко повышается при достижении полного заряда. И Когда она повысится на 10 ЦЕЛ или значительно выше окружающей среды, прекратите заряд, или перейдите в режим тонкоструйного заряда. При любом методе заряда, если применяются большие токи заряда, требуется предохранительный таймер. На всякий случай не допускайте ток заряда более, чем значение двойной емкости элемента,. (т.е. для элемента емкостью 800 мА*час, не более, чем 1600 мА*часа заряд).

NiMH аккумуляторы имеют специфические проблемы с зарядом. Величина дельта V очень мала (примерно 2mV на элемент) и ее более трудно обнаружить, чем в случае NiCd аккумуляторов. Поэтому NiMH аккумуляторы для сотовых телефонов имеют температурные датчики в качестве резервного средства для обнаружения дельта V.

Одна из специфических проблем, связанных с зарядом по этому методу заключается в том, что при использовании в автомобилях электрические шумы и помехи маскируют обнаружение дельта V, и телефоны более склонные к управлению зарядом по температурному ограничению. Это может привести к порче аккумулятора в автомобиле, где телефон постоянно подключен (например автомобильный комплект) и многократные запуски и остановки двигателя имеет место. Каждый раз, когда зажигание выключается на несколько минут и затем включается обратно, новый цикл заряда инициируется.

Итак, какой же ток заряда следует считать правильным?

При использовании нерегулируемого зарядного устройства, которое не обеспечивает обнаружение момента наступления полного заряда любым известным способом, необходимо ограничить ток заряда. Практически все NiCd элементы могут заряжаться током C/10 (приблизительно 50 мА для AA элемента) неопределенно долго без охлаждения. При этом, естественно, не удасться избежать уменьшения напряжения напряжения после полного заряда, но и аккумулятор не испортится. Все зарядные устройства, непосредственно встроенные в телефоны, имеют электронные схемы обнаружения полного заряда.

Если хотите ускорить процесс, то заряд током величиной C/3 зарядит элементы примерно через 4 часа, и при таком токе большинство элементов лишь немного перезарядится без больших неприятностей. То есть, если Вы заканчиваете процесс заряда в течение часа после достижения полного заряда, то это - хорошо. Исключение перезаряда - вот к чему необходимо стремиться. При токе заряда более C/2 необходимо использовать только зарядные устройства с автоматическими средствами обнаружения полного заряда. При таком токе и выше, элементы аккумулятора могут быть при перезаряде легко повреждены. Те элементы, которые содержат в своем составе поглотители кислорода, могут не охлаждаться, но будут весьма горячими.

С хорошей электронной схемой управления зарядом могут быть использованы токи заряда более 1C - проблемой в этом случае становится уменьшение эффективности заряда и внутреннее нагревание от потерь на внутреннем сопротивлении. Однако, если Вы не спешите, избегайте заряд током большим, чем 1C.
