Мультиплексор
|
|
|
|
Мультиплексор ─ комбинационное устройство, предназначенное для подключения одного из n информационных входов к единственному выходу. Помимо информационных входов мультиплексор имеет адресные входы, на которые подается в параллельном коде адресное слово. Между количеством информационных входов и разрядностью адресного слова существует однозначное соотношение
, где: n ─ количество информационных входов, k ─ количество разрядов адресного слова.

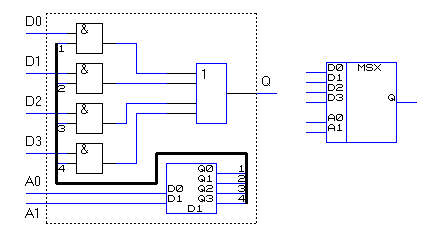

В ее состав входят: дешифратор D1(выходы активны высоким уровнем), логические элементы 2И, выполняющие функции ключей, логический элемент 4ИЛИ. Схема работает следующим образом. Дешифратор имеет активный уровень только на одном из выходов, номер активного выхода определяется значением адреса А0, А1. Сигнал высокого уровня с выхода дешифратора разрешает прохождение информационного сигнала через один элемент 2И. На выходах других элементов 2И будет нулевой уровень и, следовательно, на выходе элемента 4ИЛИ будет сигнал прошедший через элемент 2И. При изменении адресного слова будет меняться открываемый элемент 2И.
|
|
|
|
|
