Как построить переходной процесс. Как загрузить схему из файла
Как загрузить схему из файла
Для того чтобы загрузить сохраненную схему из файла, следует выбрать пункт меню "Файл | Открыть" или нажать на кнопку "
" на панели инструментов. При этом появится запрос имени файла.
После подтверждения, открывается новое окно редактора, куда загружается выбранный файл.
Под переходным процессом понимаются графики зависимости сигналов в контрольных точках от времени.

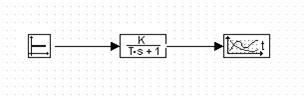

Для построения переходного процесса необходимо поместить на схему блок "Временной график"
, который находится во вкладке "Данные". Блок включается в схему после того элемента, переходный процесс которого необходимо отобразить.
В пункте "Свойства" можно настроить количество входов блока (для отображения нескольких графиков).

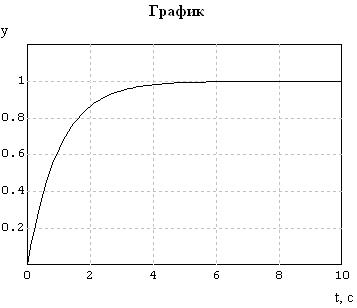

После построения схемы необходимо дважды щелкнуть левой кнопкой мыши по блоку временного графика – откроется окно, в котором будет отображаться переходный процесс.
Далее нужно выбрать пункт меню "Моделирование | Расчет" или нажать Ctrl+F9, после чего в открытом окне отобразится переходный процесс.
|
|
