Описание установки. Установка состоит из объекта исследования (печи), устройства измерительного и термостолбика, выполненных в виде конструктивно законченных изделий

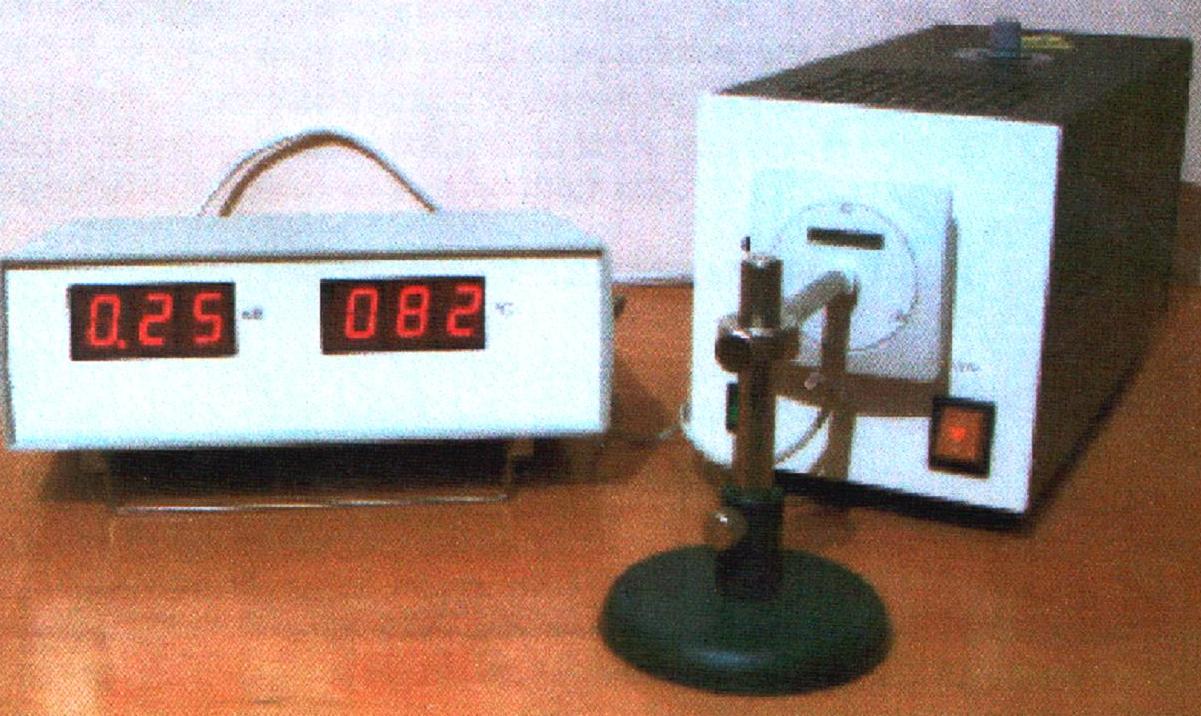

Установка состоит из объекта исследования (печи), устройства измерительного и термостолбика, выполненных в виде конструктивно законченных изделий, устанавливаемых на лабораторном столе и соединяемых между собой кабелями (рис.5).

Рисунок 5.

Схематическое соединение устройства приведено на рисунке 6.

Печь представляет собой модель абсолютно чёрного тела и выполнена как закрытая термоизоляционная электропечь с отверстием в передней стенке. В её состав входят устройство нагревательное, встроенное в теплозащитный корпус, термопара для измерения температуры внутри печи контактным способом, регулируемый источник питания, предназначенный для разогревания печи до температуры и регулирования скорости нагрева и вентиляторы для охлаждения печи.

Рисунок 6.

На передней панели печи размещены:

- отверстие для выхода излучения печи;

- Выключатель СЕТЬ – предназначен для включения питания печи (включение питания индицируется подсветкой переключателя);

- Выключатель ВЕНТ. – предназначен для включения питания вентиляторов при охлаждении печи (включение вентиляторов индицируется светодиодом, установленным над выключателем ВЕНТ.)

Примечание – в связи с тем, что напряжение питания вентиляторов подаётся с устройства измерительного, работа печи возможна только при подключенном к ней и включенном устройстве измерительном.

На верхней крышке расположена ручка регулировки скорости нагрева печи. Шкала, приведённая на верхней крышке, указана в условных единицах нагрева. Положению ручки «MIN» соответствует почти нулевая скорость нагрева, а положению «MAX» - максимальная скорость нагрева.

На задней панели расположены клемма заземления, держатели предохранителей, разъём для подключения сетевого шнура и кабель с разъемом для подключения к устройству измерительному.

В измерительном устройстве применены аналого-цифровые преобразователи с индикацией и нормирующими усилителями для измерения и индикации температуры печи и термо-ЭДС термостолбика. В состав устройства измерительного входят также источники питания, как самого устройства, так и печи.

На передней панели устройства измерительного размещены:

- индикатор мВ – предназначен для индикации напряжения термо-ЭДС термостолбика.

- индикатор - предназначен для индикации температуры в печи.

На задней панели устройства измерительного расположены выключатель СЕТЬ,клемма заземления, держатели предохранителей, сетевой шнур с вилкой и разъемы для подключения печи и термостолбика.

Термостолбик представляет собой датчик потока излучения (мощности излучения). В качестве термочуствительного элемента применяется батарея хромель-копелевых термопар. В термостолбик, также, встроен нагревательный элемент, который предназначен для калибровки термостолбика в единицах лучистого потока.

Для защиты от конвекционного нагрева перед термочуствительным элементом установлена слюдяная пластина.

Принцип действия установки основан на лабораторном исследовании абсолютно чёрного тела (печи) методом измерения температуры контактным и оптическим способами. С помощью термопары контактным методом измеряется температура в печи, а с помощью термостолбика измеряется приращение потока излучения (мощности излучения), выходящего с печи. Пропорциональность потока излучения напряжению с термостолбика (калибровочная характеристика) показана в приложении В.
