Выполнение работы

Описание установки.

На рис.5 представлена схема лабораторной установки. Терморезистор 1, термометр 5 и нагреватель 4 помещены в закрытый сосуд.

Напряжение на нагреватель подается от трансформатора (ЛАТР), подключенного к сети 3. Терморезистор – это полупроводник, сопротивление которого зависит от температуры. Измерение сопротивления осуществляется мостом 2 типа Р333.

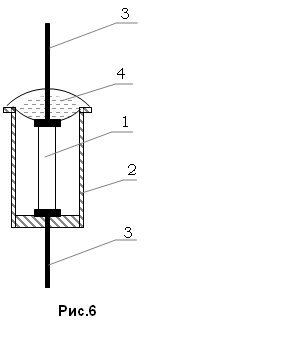

Для исследований применяют терморезистор ОСММТ– 4 (рис.6), состоящий из смеси окислов меди и марганца. Терморезистор 1 в виде стержня находится в замкнутом металлическом корпусе 2. Герметизация выводов 3 обеспечивается слоем олова и стеклянным изолятором 4.

Терморезисторы применяют для измерения температуры.

1. Сопротивление терморезистора при комнатной температуре измерить при помощи моста 2.

2. Включить нагреватель.

3. Измерять сопротивление терморезистора через каждые С.

Провести 4 – 5 измерений, не допуская повышения температуры более С.

4. Результаты измерений занести в таблицу 1.

5. Построить график зависимости сопротивления от температуры в координатах ln R и Т .

6. Рассчитать значение энергии активации (ширины запрещенной зоны) по формуле (10).

7. Вычислить температурный коэффициент сопротивления полупроводника по формуле (14).

8. Результаты вычислений занести в таблицу и сделать вывод.

Таблица 1

№ п/п	R Ом	t °С	T К	T ^-1 К^-1	ln R	α К^-1
