Генератор змішаного збудження

В цьому генераторі (див. рис. 6.1г) є дві обмотки збудження: основна (паралельна) і допоміжна (послідовна). Узгоджене ввімкнення двох обмоток дозволяє отримувати приблизно постійну напругу генератора при зміні навантаження.

Зовнішня характеристика генератора (рис. 6.6) може бути показана у вигляді суми характеристик, створюваних кожною з обмоток збудження. При ввімкненні тільки одної паралельної обмотки, по котрій проходить струм збудження напруга генератора поступово зменшується з ростом струму навантаження і (крива 1). При ввімкненні одної послідовної обмотки, по якій протікає струм збудження , напруга зростає зі збільшенням струму (крива 2). Підбираючи кількість витків послідовної

обмотки так, щоб при номінальному навантаженні створювана нею напруга компенсувала сумарне падіння напруги при роботі машини з одною паралельною обмоткою, можна добитися, щоб напруга при зміні струму навантаження від нуля до залишалась майже незмінною (крива 3). Практично вона змінюється

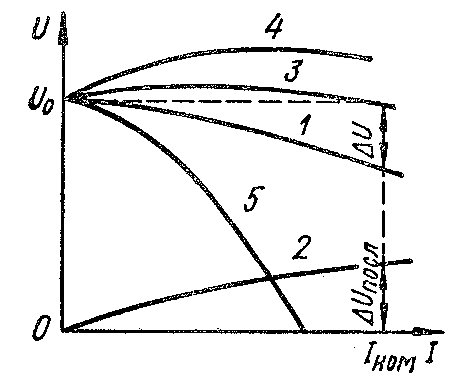

Рис.6.6. Зовнішні характеристики генератора змішаного збудження

в межах 2-3%. Збільшуючи число витків послідовної обмотки, можна отримати характеристику при якій напруга (крива 4); така характеристика забезпечує компенсацію падіння напруги не тільки в якірному колі генератора, але і в лінії, що з'єднує її з навантаженням. Якщо послідовну обмотку ввімкнути так, щоб її МРС була напрямлена проти МРС паралельної обмотки, (зустрічне ввімкнення), то зовнішня характеристика генератора при більшому числі витків послідовної обмотки буде різко спадаючою (крива 5). Зустрічне ввімкнення послідовної і паралельної обмоток збудження застосовують у зварювальних генераторах і в інших, спеціальних машинах, де вимагається обмежити струм короткого замикання.
