Общие сведения. Конструктивно нормирующие преобразователи размещают либо непосредственно в корпусе датчика, либо выполняют в виде независимых модулей

Конструктивно нормирующие преобразователи размещают либо непосредственно в корпусе датчика, либо выполняют в виде независимых модулей, которые крепятся на DIN-рельсы или специальные панели рядом с датчиками.

Нормирующие преобразователи

Подключение датчиков непосредственно ко вторичному измерительному прибору в случае их большой удаленности сталкивается с определенными трудностями, которые связаны с сильным воздействием электромагнитных помех на слабые измеренные сигналы, а также паразитным влиянием соединительных проводов (емкость, сопротивление).

В настоящее время общая тенденция построения датчиков заключается в том, что в измерительный тракт вслед за датчиком включают электронные устройства – нормирующие преобразователи, которые позволяют:

· реализовать метод измерения электрического параметра;

· усилить слабые сигналы;

· произвести (при необходимости) линеаризацию нелиней ных характеристик первичного преобразователя;

· произвести термокомпенсацию, если первичный преобразователь подвержен сильному влиянию температуры, как, например, в случае с термопарами и емкостными датчиками влажности;

· снизить влияние электромагнитных помех.

Основу нормирующих преобразователей являются операционные усилители. Далее будем называть его ОУ, а то очень лень писать каждый раз полностью.
На принципиальных схемах, чаще всего, он обозначается следующим образом:

На рисунке обозначены три самых главных вывода ОУ - два входа и выход. Разумеется, есть еще выводы питания и иногда выводы частотной коррекции, хотя последнее встречается все реже - у большинства современных ОУ она встроенная. Два входа ОУ - Инвертирующий и Неинвертирующий названы так по присущим им свойствам. Если подать сигнал на Инвертирующий вход, то на выходе мы получим инвертированный сигнал, то бишь сдвинутый по фазе на 180 градусов - зеркальный; если же подать сигнал на Неинвертирующий вход, то на выходе мы получим фазово не измененный сигнал.

Так же как и основных выводов, основных свойств ОУ тоже три - можно назвать их ТриО (или ООО - кому как нравится): Очень высокое сопротивление входа, Очень высокий коэффициент усиления (10000 и более), Очень низкое сопротивление выхода. Еще один очень важный параметр ОУ называется скорость нарастания напряжения на выходе (slew rate на буржуинском). Обозначает он фактически быстродействие данного ОУ - как быстро он сможет изменить напряжение на выходе при изменение оного на входе.
Измеряется этот параметр в вольтах в секунду (В/сек).
Этот параметр важен прежде всего для товарищей, конструирующих УЗЧ, поскольку, если ОУ недостаточно быстрый, то он не будет успевать за входным напряжением на высоких частотах и возникнут изрядные нелинейные искажения. У большинства современных ОУ общего назначения скорость нарастания сигнала от 10В/мксек и выше. У быстродействующих ОУ этот параметр может достигать значения 1000В/мксек.
Оценить - подходит ли тот или иной ОУ для ваших целей по скорости нарастания сигнала можно по формуле:

где, fmax - частота синусоидального сигнала, Vmax - скорость нарастания сигнала, Uвых - максимальное выходное напряжение.
Ну да не будем больше тянуть кота за хвост - приступим к главной задаче этого опуса - куда, собственно, эти клевые штуки можно воткнуть и что из этого можно получить.

Первая схема включения ОУ - инвертирующий усилитель.

Наиболее популярная и часто встречающаяся схема усилителя на ОУ. Входной сигнал подается на инвертирующий вход, а неинвертирующий вход подключается к общему проводу.
Коэффициент усиления определяется соотношением резисторов R1 и R2 и считается по формуле:

Почему "минус"? Потому что, как мы помним, в инвертирующем усилителе фаза выходного сигнала "зеркальна" фазе входного.
Входное сопротивление определяется резистором R1. Ежели его сопротивление, например 100кОм, то и входное сопротивление усилителя будет 100кОм.

Следующая схема - инвертирующий усилитель с повышенным входным сопротивлением.
Предыдущая схема всем хороша, за исключением одного нюанса - соотношение входного сопротивления и коэффициента усиления может не подойти для реализации какого-либо специфического проекта. Ведь что получается - допустим, нам нужен усилитель с К=100. Тогда, исходя из того, что значения резисторов должны быть в разумных пределах берем R2=1Мом, а R1=10кОм. То есть, входное сопротивление усилителя будет равным 10 кОм, что в некоторых случаях недостаточно.
В этих самых случая можно применить следующую схему:

В данном случае, коэффициент усиления считается по следующей формуле:

То есть, при том же коэффициенте усиление сопротивление R1 можно увеличить, а значит и повысить входное сопротивление усилителя.

Едем дальше - неинвертирующий усилитель.
Выглядит он следующим образом:

Коэффициент усиления определяется так:

В данном случае, как видите, никаких минусов нет - фаза сигнала на входе и на выходе совпадает.
Основное отличие от инвертирующего усилителя заключается в повышенном входном сопротивлении, которое может достигать 10Мом и выше.
Если при реализации данной схемы в практических конструкциях, необходимо предусмотреть развязку с предыдущими каскадами по постоянному току - установить разделительный конденсатор, то нужно между входом ОУ и общим проводом включить резистор сопротивлением около 100кОм, как показано на рисунке.

Если этого не сделать, то ОУ перевозбудится и ничего дельного вы от него не получите. Ну кроме половины питания на выходе.

Усилитель с изменяемым коэффициентом усиления.

Примем R1=R2=R3=R. И введем некую переменную А, которая может принимать значения от 1 до 0 в зависимости от поворота движка переменного резистора R3.
Тогда коэффициент усиления можно определить так:
K=2A-1
Входное сопротивление практически не зависит от положения движка переменного резистора.
Так, с усилителями разобрались - дальше у нас по плану - фильтры.

Часть вторая.

Итак, в первой части мы рассмотрели схемы включения ОУ в качестве усилителей, в этой части рассмотрим включения ОУ в качестве фильтров.

Фильтр Высоких Частот (ФВЧ, High-Pass - как угодно)
Требуется он для отсекания сигнала, частота которого ниже определенного порога, который называется, кстати, частотой среза.
Простейший ФВЧ выглядит так:

Первая схема с неинвертирующим включением ОУ, вторая - с инвертирующим.
Это фильтр первого порядка с ослаблением ненужного сигнала - крутизной - 6дБ на октаву. Определить частоту среза можно, рассчитывая реактивное сопротивление конденсатора. Когда оно станет равным сопротивлению резистора, включенного последовательно с конденсатором - это будет самое то.
Формула следующая:

Где F - частота в Герцах, C - емкость в Фарадах, Ec - сопротивление в Омах.

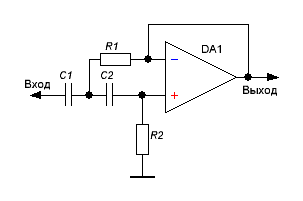

Если крутизна фильтра первого порядка кажется недостаточной, можно справить фильтр второго порядка - с крутизной 12 дБ на октаву как показано на рисунке.

Это - так называемый, фильтр Баттерворта. Назван так, в честь товарища Баттерворта, который изобрел много чего математического, в том числе функции полиномиального вида, которыми впоследствии физики описали АЧХ и прочие физические проявления природы. (Спасибо Оля-ля за уточнение личности гражданина Баттерворта.)
Чтобы посчитать его граничную частоту можно воспользоваться следующими соотношениями:
R1=R2; С1=2С2;

При выборе резисторов надо учесть, что их номиналы должны лежать в пределах 10-100 кОм, поскольку выходное сопротивление фильтра растет вместе с частотой и если номиналы резисторов выходят за вышеуказанные рамки это может сказаться на работе фильтра. Отрицательно, разумеется - иначе зачем предупреждать?

Фильтр Низких Частот (ФНЧ, Low-Pass - как угодно)
Работа этого фильтра прямо противоположна предыдущему - он отрезает сигнал, частота которого выше частоты среза. В принципе, все то же самое, что и в предыдущем случае, только конденсатор включается не последовательно с резистором, а параллельно ему.

Первая схема - неинвертирующее включение, вторая - инвертирующее. Частота среза считается ровно таким же способом, как и в случае ФВЧ.

Ну и схема фильтра второго порядка - того же самого гражданина Баттерворта.

Опять же - считается все точно так же, как было описано выше.

Полосовой Фильтр (Band-Pass)
Полосовой фильтр применяется в тех случаях, когда необходимо выделить некую полосу частот из всего спектра. Например, в спектроанализаторах или вроде того.

Формулы расчета приводить тут не буду - дюже они забористые. Для расчета полосовых фильтром советую воспользоваться замечательной программой - Filter Wiz Pro от Schematica Software. Впрочем, ей так же можно воспользоваться и для расчетов любых других фильтров.

Фильтр-пробка (Notch Filter)
Если вам нужно ослабить (практически до нуля) некую выбранную частоту, то это фильтр как раз для вас.

Формула расчета вот такая:

где R=R3=R4, C=C1=C2;
При построении этого фильтра очень важна точность номиналов компонентов - от этого зависит степень "убивания" выбранной частоты. Так, при применении резисторов и конденсаторов с допуском 1%, можно получить ослабление частоты до 45дБ, хотя, теоретически, можно добиться и 60дБ. Например, если вы хотите грохнуть ненавистную всем частоту 50Гц, то берем следующие номиналы: R1=R2=10кОм, R3=R4=68кОм, С1=С2=47нФ.

Фильтр-пробка с двойным Т-мостом.

С помощью этого фильтра можно не только ослаблять выбранную частот, но и регулировать степень её ослабления переменным резистором R4. Формула расчета номиналов такая же, как и в предыдущем случае.

С фильтрами все, в следующей части еще кое-что интересное.

Часть третья.

Продолжаем наш обзор возможных узлов радиоэлектронной аппаратуры, которые можно сотворить из операционных усилителей.

Мультивибратор.

Вот такая штуковина, будет генерировать прямоугольные импульсы с частотой, который можно посчитать по формуле (вернее, посчитаем период, а частота, как известно обратна периоду):

Бистабильный мультивибратор.
Бистабильный мультивибратор имеет два стабильных состояния, которые характеризуются разным напряжением на его выходе. Переключаются эти самые состояния входными импульсами разной полярности.

Импульс отрицательной полярности приводит к появлению на выходе мультивибратора напряжения питания, импульс положительной полярности - к появлению нулевого напряжения на выходе.

Вот примерно, как показано на рисунке.
Величина импульса, необходимая для переключения мультивибратора может быть оценена по формуле:

Где V0 - напряжение питания.

Компаратор.
Очень, очень полезная вещь в хозяйстве.

Компаратор сравнивает два напряжения, приложенных к его входам. Одно из напряжений называется опорным (reference voltage) - с ним сравнивается второе напряжение. Если измеряемое напряжение ниже опорного, на выходе компаратора мирно проживает напряжение питания, если же измеряемое напряжение превышает опорное, то выход компаратора сбрасывается в ноль.
В данном случае, мы формируем опорное напряжение при помощи резистивного делителя R1-R2 и подаем его на неинвертирующий вход. На инвертирующий вход подается измеряемое напряжение.

Триггер Шмидта.
Несмотря на свою полезность, приведенная выше схема компаратора имеет существенный недостаток - любая помеха, наведенная на входную цепь может вызвать переключение компаратора. Чтобы избежать такой неприятности, можно применить компаратор на триггере Шмидта.

Сей девайс был изобретен американским ученым Отто Шмиттом. Поэтому, кстати, написание "триггер Шмитта", а не "триггер Шмидта" не будет неправильным - можно писать и так и эдак.
Вернемся, однако, к схеме.
Как видно, она представляет собой практически полный аналог обычного компаратора за исключением одного - положительной обратной связи через резистор R3. Это штука формирует так называемый гистерезис - то есть задержку включения и выключения компаратора. Вернее так - немного повышает порог включения и немного уменьшает порог выключения. Таким образом, мы можем обеспечить более высокую помехоустойчивость схемы.

Операционный усилитель (ОУ) предназначен для выполнения математических операций в аналоговых вычислительных машинах. Первый ламповый ОУ K2W был разработан в 1942 году Л.Джули (США). Он содержал два двойных электровакуумных триода. Первые ОУ представляли собой громоздкие и дорогие устройства. С заменой ламп транзисторами операционные усилители стали меньше, дешевле, надежнее, и сфера их применения расширилась. Первые операционные усилители на транзисторах появились в продаже в 1959 году. Р.Малтер (США) разработал ОУ Р2, включавший семь германиевых транзисторов и варикапный мостик. Требования к увеличению надежности, улучшению характеристик, снижению стоимости и размеров способствовали развитию интегральных микросхем, которые были изобретены в лаборатории фирмы Texas Instruments (США) в 1958 г. Первый интегральный ОУ mА702, имевший рыночный успех, был разработан Р.Уидларом (США) в 1963 году. В настоящее время номенклатура ОУ насчитывает сотни наименований. Операционные усилители выпускаются в малогабаритных корпусах и очень дешевы, что способствует их массовому распространению.

Операционные усилители представляют собой усилители постоянного тока с низкими значениями напряжения смещения нуля и входных токов и с высоким коэффициентом усиления. По размерам и цене они практически не отличаются от отдельного транзистора. В то же время, преобразование сигнала схемой на ОУ почти исключительно определяется свойствами цепей обратных связей усилителя и отличается высокой стабильностью и воспроизводимостью. Кроме того, благодаря практически идеальным характеристикам ОУ реализация различных электронных схем на их основе оказывается значительно проще, чем на отдельных транзисторах. Поэтому операционные усилители почти полностью вытеснили отдельные транзисторы в качестве элементов схем ("кирпичиков") во многих областях аналоговой схемотехники.

На рис.1 дано схемное обозначение операционного усилителя. Входной каскад его выполняется в виде дифференциального усилителя, так что операционный усилитель имеет два входа. В дальнейшем будем, при необходимости, обозначать неинвертирующий вход буквой p (positive - положительный), а инвертирующий - буквой n (negative - отрицательный). Выходное напряжение U_вых находится в одной фазе с разностью входных напряжений:

U_вых = U₁ - U₂

Рис. 1. Обозначение ОУ

Чтобы обеспечить возможность работы операционного усилителя как с положительными, так и с отрицательными входными сигналами, следует использовать двухполярное питающее напряжение. Для этого нужно предусмотреть два источника постоянного тока, которые, как это показано на рис. 1, подключаются к соответствующим внешним выводам ОУ. Обычно интегральные операционные усилители работают с напряжением питания +/-15 В. В дальнейшем, рассматривая схемы на ОУ, мы, как правило, не будем указывать выводы питания.

Наконец, очень важное обстоятельство: операционный усилитель почти всегда охвачен глубокой отрицательной обратной связью, свойства которой и определяют свойства схемы с ОУ.

Принцип введения отрицательной обратной связи иллюстрируется рис. 2.

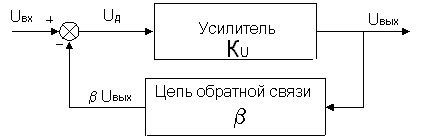

Рис. 2. Принцип отрицательной обратной связи

Часть выходного напряжения возвращается через цепь обратной связи ко входу усилителя. Если, как это показано на рис. 2, напряжение обратной связи вычитается из входного напряжения, обратная связь называется отрицательной.

Для физического анализа схемы, представленной на рис. 2, допустим, что входное напряжение изменилось от нуля до некоторого положительного значения U_вх. В первый момент выходное напряжение U_вых, а следовательно, и напряжение обратной связи U_вых также равны нулю. При этом напряжение, приложенное ко входу операционного усилителя, составит U_д = U_вх. Так как это напряжение усиливается усилителем с большим коэффициентом усиления K_U, то величина U_вых быстро возрастет до некоторого положительного значения и вместе с ней возрастет также величина U_вых. Это приведет к уменьшению напряжения U_д, приложенного ко входу усилителя. Тот факт, что выходное напряжение воздействует на входное напряжение, причем так, что это влияние направлено в сторону, противоположную изменениям входной величины и есть проявление отрицательной обратной связи. После достижения устойчивого состояния выходное напряжение ОУ

U_вых =K_UU_д =K_U(U_вх - U_вых).

Решив это уравнение относительно U_вых, получим:

K=U_вых /U_вх =K_U/(1 + K_U) (1)

При KU >>1 коэффициент усиления ОУ, охваченного обратной связью составит

K  1/ (2)

Таким образом, из этого соотношения следует, что коэффициент усиления ОУ с обратной связью определяется почти исключительно только обратной связью и мало зависит от параметров самого усилителя. В простейшем случае цепь обратной связи представляет собой резистивный делитель напряжения. При этом схема с ОУ работает как линейный усилитель, коэффициент усиления которого определяется только коэффициентом ослабления цепи обратной связи. Если в качестве цепи обратной связи применяется RC-цепь, то образуется активный фильтр. Наконец, включение в цепь обратной связи ОУ диодов и транзисторов позволяет реализовать нелинейные преобразования сигналов с высокой точностью.
